سوئیچ قطع کننده مدار ولتاژ بالا برای پست

سوئیچ قطع کننده مدار ولتاژ بالا Usune LW36-110 برای پست یک تجهیزات اصلی قدرت است که به طور مستقل توسعه یافته است. و توسط شرکت Zhejiang Usune Electric Co. Ltd.، تولید کننده پیشرو در تابلو برق فشار قوی چین ساخته شده است. صنعت این تابلو برق ولتاژ بالا سه فاز AC 50 هرتز در درجه اول برای کنترل و حفاظت از سیستم های انتقال و تبدیل برق 110 کیلوولت و همچنین می تواند به عنوان قطع کننده مدار تماسی و در داخل استفاده شود برنامه های کاربردی که نیاز به مجموعه تابلو برق دارند. محصولات در کارخانه حرفه ای Usune با یکپارچه سازی تولید می شوند تحقیق و توسعه، تولید و آزمایش، اطمینان از اینکه هر محصول قبل از خروج از کارخانه، استانداردهای کیفی سختگیرانه را رعایت می کند.

انطباق و اختیار اصلی

برای تضمین قابلیت اطمینان و سازگاری محصول، سوئیچ مدار قطع کننده ولتاژ بالا Usune LW36-110 برای پست به طور کامل با استاندارد GB1984-2003 "شکن های مدار ولتاژ بالا" مطابقت دارد و الزامات را برآورده می کند. استاندارد کمیسیون بین المللی الکتروتکنیکی (IEC) IEC62271-100:2001 "تجهیزات کلید و کنترل ولتاژ بالا" - قسمت 100: قطع کننده های مدار ولتاژ بالا. Usune به عنوان یک تامین کننده حرفه ای، سیستم کیفیت دقیقی را پشت سر گذاشته است گواهینامه، و کارخانه آن مجهز به تجهیزات تولید و آزمایش پیشرفته است تا اطمینان حاصل شود که عملکرد هر محصول مطابق با استانداردهای صنعت یا فراتر از آن است.

ویژگی های فنی اصلی

1. اصل خاموش کردن قوس پیشرفته

با استفاده از اصل خاموش کردن قوس "انبساط حرارتی + کمکی" منحصربه‌فرد، از شکستگی عالی برخوردار است. عملکرد، زمان قوس کوتاه، عمر الکتریکی طولانی و سر و صدای کم کارکرد، به طور موثر ایمنی برق را تضمین می کند عملیات شبکه

2. محیط عایق ایمن

از گاز SF6 با خواص عایق و خاموش کننده قوس عالی به عنوان عایق و خاموش کننده قوس استفاده می کند. متوسط، بدون خطر احتراق یا انفجار، آن را برای مناطق پرجمعیت و مختلف مناسب می کند. محیط های پیچیده پست

3. مکانیزم عملیاتی قابل اعتماد

مجهز به مکانیزم عمل فنر نوع CTB-1، دارای ساختار ساده و فشرده، عملکرد پایدار، ایمنی و قابلیت اطمینان بالا و کاهش دفعات تعمیر و نگهداری و خرابی.

4. سازگاری قوی با محیط

می تواند به طور پایدار در محیط های خشن عمل کند، با رعایت دقیق شاخص های مختلف محیطی، اطمینان حاصل شود عملیات پایدار طولانی مدت در مناطق مختلف.

پارامترهای فنی کلیدی

1. ولتاژ نامی: 110kV; فرکانس نامی: 50 هرتز; جریان نامی: 3150A
2. جریان قطعی نامی اتصال کوتاه: 40 کیلو آمپر. جریان نامی اتصال کوتاه (پیک): 100 کیلو آمپر
3. فشار گاز نامی SF6 (20℃): 0.5MPa; میزان نشتی سالانه: ≤0.5%
4. عمر مکانیکی: 6000 چرخه. زمان باز کردن: ≤60ms. زمان بسته شدن: ≤145ms
5. محدوده دمای محیط: -30℃~40℃; ارتفاع: ≤3000 متر

ساختار کلی محصول

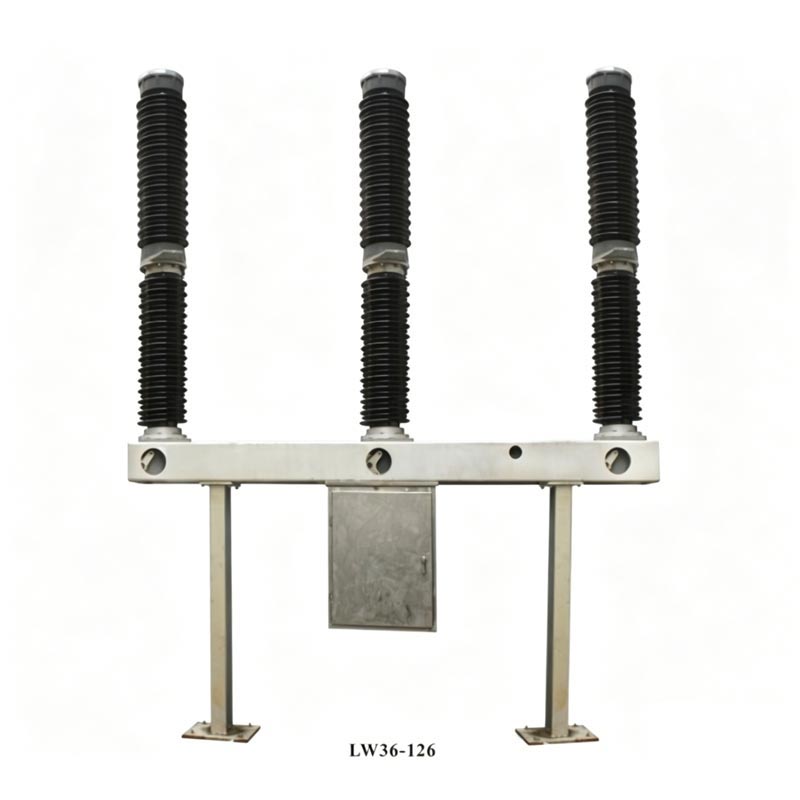

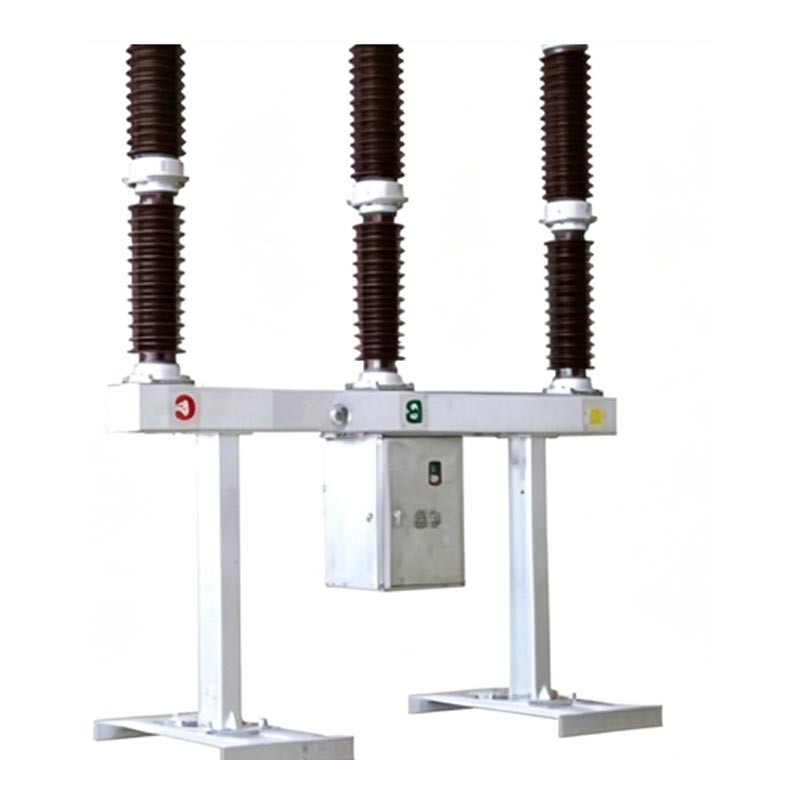

سوئیچ قطع کننده مدار ولتاژ بالا برای ایستگاه فرعی دارای یک محفظه خاموش کننده قوس الکتریکی یکپارچه است. ساختار، با هر فاز یک ستون تک شکسته (POLE). هر قطع کننده مدار از سه فاز تشکیل شده است. نصب شده بر روی همان قاب، با مکانیزم فنری، با سه فاز به صورت مکانیکی متصل شده است. بالای محصول دارای یک بوش چینی محفظه خاموش کننده قوس است، بخش میانی حاوی یک چینی پشتیبانی است. بوش و قاب، و جعبه مکانیزم در وسط قرار دارد و زیر قاب معلق است. آن را در خود جای داده است مکانیزم عملکرد فنر داخلی و اجزای کنترل الکتریکی. میله کشش خروجی مکانیزم به شاتون و بازوی دوار. کنترل کننده تراکم گاز SF6 در قسمت جلوی قاب نصب شده است که می باشد در هر دو انتها توسط ساپورت ها پشتیبانی می شود.

اصل کار

1. موقعیت بسته

جریان سیستم از طریق پایانه ها، میله پشتیبانی تماس ثابت، تماس اصلی ثابت، اصلی متحرک جریان می یابد کنتاکت، سیلندر، تماس میانی و فلنج میانی، سپس مداری را با سیستم از طریق پایانه ها

2. عملیات باز کردن

تحت عمل محرک، بازوی عامل میله کششی عایق، میله پیستون، سیلندر، قوس متحرک را می کشد. تماس بگیرید و نازل را با هم به سمت پایین بکشید. هنگامی که کنتاکت های متحرک و ثابت از هم جدا می شوند، قوس ایجاد می شود. چه زمانی سیستم تماس متحرک به سمت پایین به یک موقعیت خاص حرکت می کند، نازل باز می شود و گاز SF6 فشرده شده در سیلندر از طریق نازل به ناحیه قوس دمیده می شود. با عبور جریان از صفر، قوس خاموش می شود.

3. عملیات بسته شدن

تحت عمل محرک، بازوی عامل کنتاکت متحرک متصل به میله عایق شده را به سمت بالا می کشد. به موقعیت بسته شدن به طور همزمان گاز SF6 وارد سیلندر می شود و برای عملیات باز شدن بعدی آماده می شود.

معرفی سیستم کلیدی

1. سیستم گاز SF6

متشکل از دانسیته متر SF6 (فشار سنج و کنترل کننده چگالی یکپارچه)، شیر تامین گاز، سه فاز شیرها و خط لوله گاز SF6. از ویژگی های جبران دما، هشدار و حفاظت از فشار در هم می باشد اطمینان از فشار گاز SF6 پایدار.

2. سیستم کنترل

که در داخل محفظه مکانیزم قرار دارد، شامل اجزای کلیدی مانند سوئیچ های عامل، سوئیچ های اتوماتیک، سوئیچ ها، رله ها، ترمینال ها، کویل های بسته شدن، موتورها و بخاری ها. کنترل سوئیچ، ضد پمپاژ، عملکردهای ذخیره انرژی فنری، حفاظت از فشار گاز SF6، گرمایش و روشنایی.

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

مورد کاربردی کاربردی

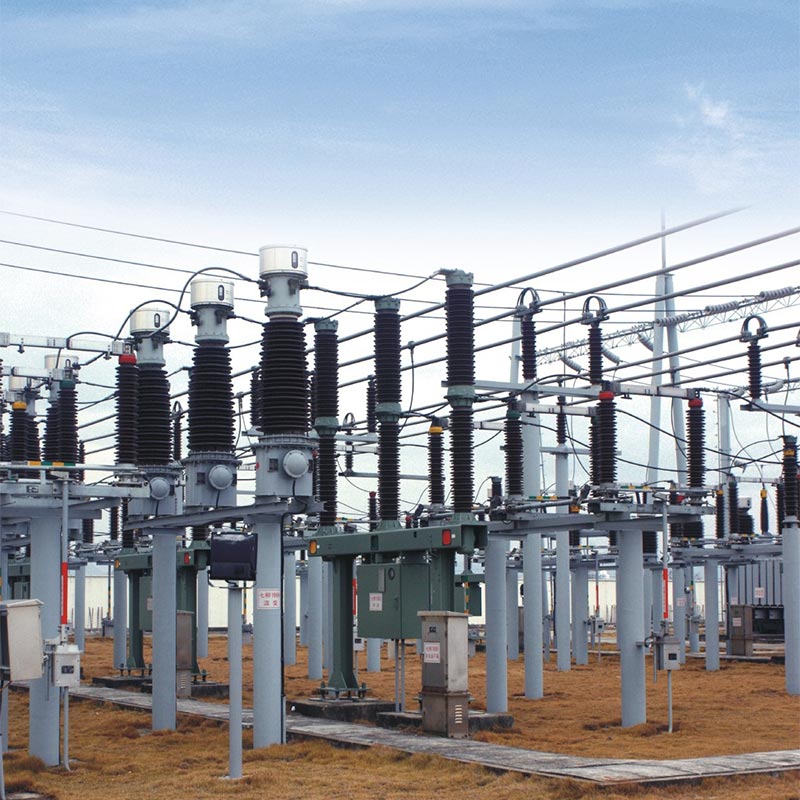

برای بررسی قابلیت اطمینان و کاربردی بودن سوئیچ قطع کننده مدار ولتاژ بالا Usune LW36-110 برای پست، این محصول با موفقیت در پروژه پست 110 کیلوولت در یک پارک صنعتی کلیدی در شرق چین اعمال شده است. همانطور که یک تامین کننده قابل اعتماد، Usune 12 قطع کننده مدار LW36-110 را برای این پروژه ارائه کرده است که به طور پایدار کار می کنند. برای بیش از سه سال

این پست برق بیش از 50 شرکت بزرگ و متوسط در شهرک صنعتی را تامین می کند. نیاز به پایداری و ایمنی بسیار بالایی دارد. در مراحل اولیه پروژه، مشتری به طور جامع چندین سازنده چینی را مقایسه کرد و در نهایت کلیدهای مدار LW36-110 Usune را به دلیل برتری آنها انتخاب کرد. عملکرد فنی، کنترل کیفیت دقیق و خدمات پس از فروش جامع. در طول عملیات، محصولات با موفقیت در شرایط آب و هوایی شدید از جمله دماهای بالا، باران شدید و کم مقاومت کردند دما بدون هیچ گونه نقص ثبت شده نرخ نشت گاز SF6 بسیار کمتر از استاندارد مورد نیاز بود (≤0.5٪)، عملکرد مکانیکی صاف بود، و زمان باز و بسته شدن ثابت بود، و به طور موثر ایمنی را تضمین می کرد. و عملکرد پایدار شبکه برق پارک. این مورد تحسین بالایی را از مشتری به دست آورد و Usune تبدیل به این شد تامین کننده تجهیزات برق تعیین شده برای پروژه های توسعه بعدی پارک.

سوالات متداول

Q1: طول عمر قطع کننده مدار ولتاژ بالا Usune LW36-110 چقدر است و تعمیر و نگهداری کلیدی چیست؟ امتیاز؟

A1: این محصول دارای عمر مکانیکی 6000 چرخه است و تحت استفاده معمولی و نگهداری منظم، مستمر آن است. عمر عملیاتی می تواند به 12 سال برسد. نکات کلیدی نگهداری عبارتند از: بازرسی های معمول هفتگی (بررسی عایق یکپارچگی، فشار گاز SF6 و وضعیت عملکرد)؛ تعمیرات اساسی سالانه هر 3 سال (تمیز کردن مقره ها، بررسی اتصال دهنده ها، اندازه گیری مقاومت مدار اصلی و میزان رطوبت گاز SF6). تعمیرات اساسی تحت شرایط زیر: 12 سال کارکرد مداوم، 2000 قطع جریان نامی، 20 عدد با ظرفیت کامل (40 کیلو آمپر) وقفه یا 6000 عملیات مکانیکی. Usune راهنمایی های حرفه ای تعمیر و نگهداری و قطعات یدکی را ارائه می دهد عرضه برای اطمینان از عملکرد پایدار طولانی مدت محصول.

Q2: آیا می توان از سوئیچ قطع کننده مدار ولتاژ بالا Usune LW36-110 برای ایستگاه فرعی در ارتفاعات و بسیار زیاد استفاده کرد؟ مناطق سردسیر؟ سازگاری محیطی آن چگونه است؟

A2: بله، این محصول دارای سازگاری محیطی قوی است و می تواند در ارتفاعات و بسیار سرد استفاده شود مناطق محدوده دمای محیط آن -30 تا +40 درجه سانتیگراد با حداکثر ارتفاع قابل تطبیق ≤3000 متر است. می تواند فشار باد 700Pa و یخ زدگی 10 میلی متر را تحمل می کند و استحکام لرزه ای آن مطابق با الزامات افقی است. شتاب ≤0.3g و شتاب عمودی ≤0.15g. همچنین برای مناطق با نسبی متوسط روزانه مناسب است رطوبت ≤95% و میانگین رطوبت نسبی ماهانه ≤90% (25℃)، و می تواند در محیط های عاری از اشتعال استفاده شود. شرایط منفجره، خورنده شیمیایی و ارتعاش شدید، به طور کامل نیازهای محیطی را برآورده می کند اکثر پروژه های پست در چین و حتی در سطح جهانی.

عرضه کننده و معرفی کارخانه

شرکت Zhejiang Usune Electric Co., Ltd. یک تولید کننده و تامین کننده حرفه ای تابلو برق فشار قوی در چین با تمرکز بر تحقیق، توسعه، تولید، فروش و خدمات پس از فروش مدار ولتاژ بالا بریکرها، سوئیچ ها و سایر تجهیزات برق. کارخانه این شرکت در استان ژجیانگ چین واقع شده است. با مساحت بیش از 10000 متر مربع، مجهز به خطوط تولید پیشرفته، تجهیزات تست و تیم تحقیق و توسعه حرفه ای

Usune به فلسفه "کیفیت اول، مشتری عالی" پایبند است، و به شدت یک سیستم کنترل کیفیت را پیاده سازی می کند. در طول فرآیند تولید همه محصولات قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرند. به عنوان یک مورد اعتماد تامین کننده، Usune تجهیزات برق با کیفیت بالا را برای صدها پروژه پست هم در داخل و هم در داخل کشور فراهم کرده است در سطح بین المللی، به دلیل کیفیت محصول قابل اعتماد و جامع، به رسمیت شناخته شده مشتری را به دست آورد خدمات پس از فروش
