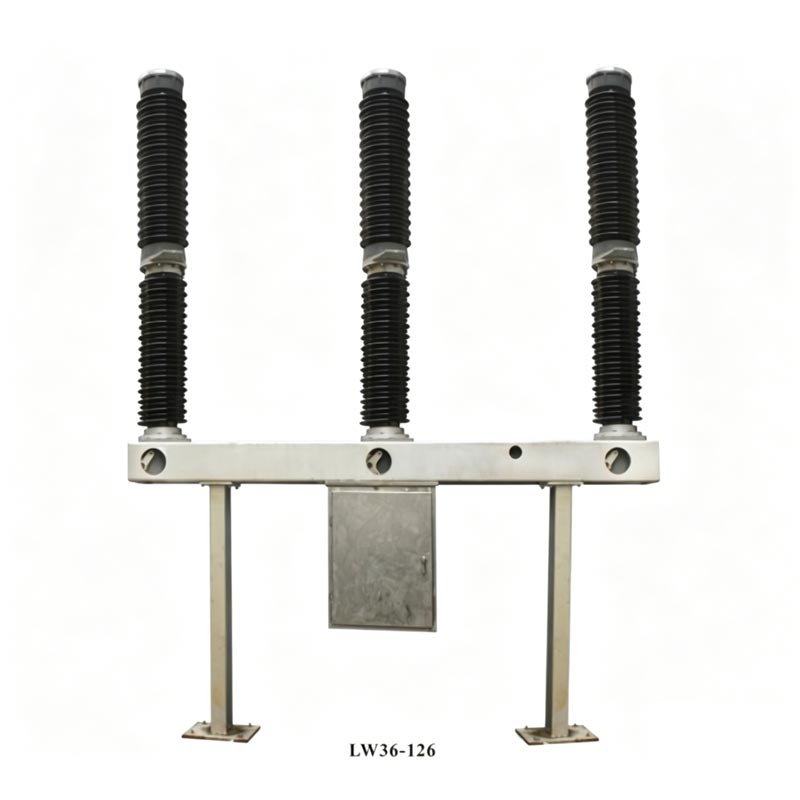

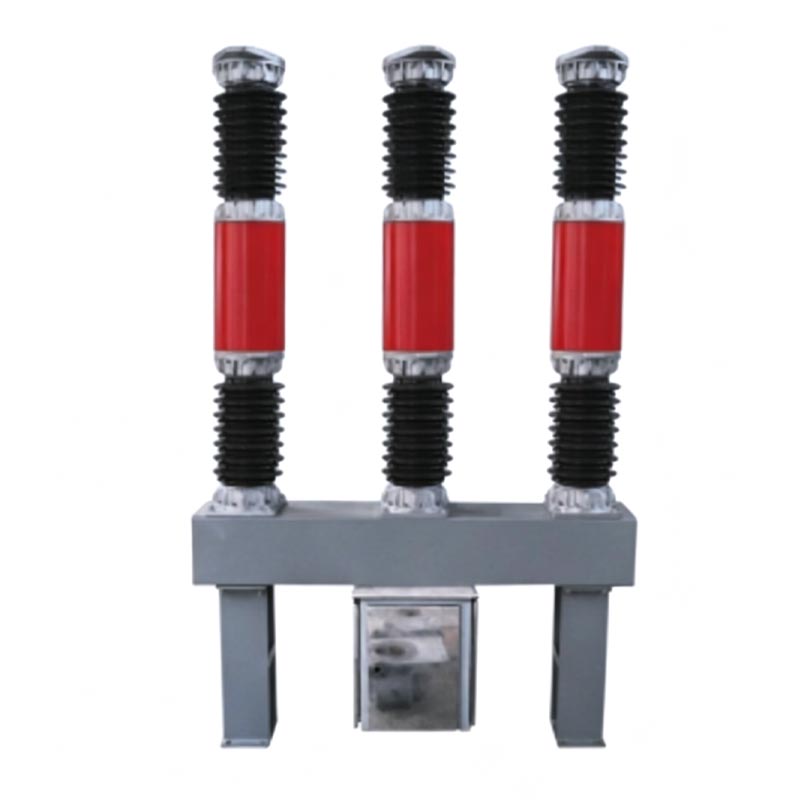

سوئیچ 2000A 3150A 2000A 3150A سری LW36-126 سری LW36-126 SF6 2000A 3150A یک شرکت مستقل توسعه یافته در فضای باز است. تابلو برق فشار قوی با ولتاژ نامی 110 کیلو ولت (حداکثر 126 کیلو ولت) و شبکه برق AC 50 هرتز سازگار است. هست عمدتاً برای قطع جریان نامی، جریان خطا و سوئیچینگ خط، دستیابی به کنترل و حفاظت قابل اعتماد استفاده می شود از سیستم قدرت همچنین می توان از آن به عنوان قطع کننده مدار استفاده کرد.
| نام پارامتر | مشخصات |
| ولتاژ نامی | 110 کیلوولت (حداکثر 126 کیلوولت) |
| جریان رتبه بندی شده | 2000A, 3150A |
| فرکانس | 50 هرتز |
| دمای محیط | -30℃ ~ +40℃ |
| ارتفاع | ≤3000 متر |
| سطح آلودگی | ≤سطح IV |
| محیط خاموش کننده و عایق قوس | گاز SF6 |
| مکانیزم عملیاتی | مکانیسم عملیاتی فنر نوع جدید |
1. فناوری خاموش کردن قوس پیشرفته: سوئیچ 110 کیلوولت SF6 2000A 3150A یک پیشرو بین المللی را پذیرفته است.
اصل خاموش کردن قوس خودکار، ارائه عملکرد عالی خاموش کردن قوس، زمان کوتاه قوس، و
از دست دادن تماس کم
2. عمر طولانی: چرخه های شکست رتبه ای به 20 برابر می رسد، با چرخه تعمیر و نگهداری تا 10 سال در حالت عادی.
شرایط عملیاتی، به طور قابل توجهی هزینه های بهره برداری و نگهداری را کاهش می دهد.
3. نویز قابل اعتماد و کم: مکانیزم فنر بهینه، قدرت عملیاتی کم، عملکرد پایدار و سر و صدای کم،
مناسب برای محیط های مسکونی و شهری
4. سازگاری قوی با محیط: سوئیچ 110 کیلوولت SF6 2000A و 3150A عملکرد پایداری را در
محیط های با دمای پایین، ارتفاع بالا و به شدت آلوده که مقاومت فوق العاده ای در برابر آلودگی نشان می دهد
و خوردگی
5. نصب و نگهداری آسان: ساختار فشرده و طراحی سبک وزن، نصب راحت را تسهیل می کند
و راه اندازی، به حداقل تعمیر و نگهداری روزانه نیاز دارد.
6. مقرون به صرفه بودن بالا: عملکرد عالی با قیمت مناسب، قابل مقایسه با مارک های وارداتی، به طور موثر
کاهش سرمایه گذاری پروژه

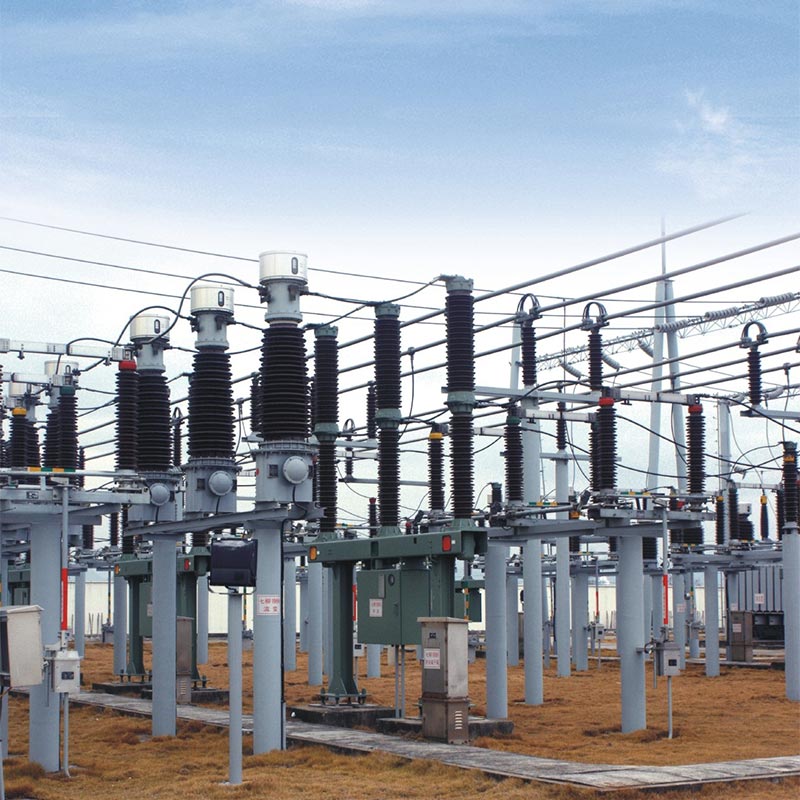

در سال 2023، سوئیچ Usune LW36-126 نوع 110kV SF6 (3150A) روی یک پست هاب 220 کیلوولت در استان گانسو اعمال شد. تامین برق مناطق شهری اطراف، پارک های صنعتی و نیروگاه های انرژی نو. در 18 ماه از آن زمان عملکرد آن: 7 خطای اتصال کوتاه را با عملکرد دقیق و صفر خرابی با موفقیت قطع کرده است. را فشار SF6 پایدار است، بدون نشتی در آزمایش های سه ماهه. افزایش دما در حین کار با بار کامل مطابق با استانداردها، برآورده کردن الزامات برای عملکرد با جریان بالا.
در سال 2024، یک مزرعه بادی دریایی 200 مگاواتی در استان جیانگ سو، تابلو برق 110 کیلوولت SF6 Usune (2000A) را انتخاب کرد. رو به رو در محیطهایی با اسپری نمک زیاد، رطوبت بالا و طوفانهای مکرر، تجهیزات بهطور پایدار کار میکنند و مقاومت بسیار خوبی در برابر خوردگی و آلودگی نشان داد. به طور قابل اعتماد شبکه های مکرر را فعال می کند سوئیچینگ اتصال/قطع توربین های بادی. در مقایسه با تجهیزات وارداتی، هزینه های پروژه کاهش یافته است 25٪ و هزینه های بهره برداری و نگهداری 40٪.
| مورد | واحد | پارامترها | |
| ولتاژ نامی | کیلوولت | 72.5 | 126 |
| جریان نامی | A | 1250/2500/3150 | 1250/2500/3150 |
| فرکانس نامی | هرتز | 50 | 50 |
| جریان افت نامی اتصال کوتاه | kA | 31.5/40 | 31.5/40 |
| قطع نامی اتصال کوتاه و جریان بسته (پیک) | kA | 80/100 | 80/100 |
| دارای جریان مقاومت کوتاه مدت | kA | 31.5/40 | 31.5/40 |
| ولتاژ مقاومت نامی با حداکثر مقدار | kA | 80 | 80/100 |
| ولتاژ تحمل فرکانس توان نامی (1 دقیقه) | کیلوولت | به زمین:160 فاصله شکستگی:202 | به زمین:230 فاصله شکستگی:230+73 |
| ولتاژ مقاومت در برابر ضربه صاعقه (1 دقیقه) | کیلوولت | به زمین:350 فاصله شکستگی:410 | به زمین:550 فاصله شکستگی:550+103 |
| زمان ایستادن اتصال کوتاه نامی | s | 4 | 4 |
| جریان قطع خروجی نامی | kA | 8 | 10 |
| جریان قطع خطا فاصله نزدیک | kA | 90% Ik، 75% Ik | 90% Ik، 75% Ik |
| جریان روشن و خاموش شارژ مدار نامی | A | 10 | 31.5 |
| توالی عملیات رتبه بندی شده | 0-0.3s-C0-180s-CO | 0-0.3s-C0-180s-CO | |
| فشار گاز SF6 (فشار میز 20 ℃) | MPa | 0.5 | 0.6 |
| عمر مکانیکی | بار | 6000-10000 | 6000-10000 |
در شرایط عملیاتی عادی، چرخه تعمیر و نگهداری 10 سال است. موارد اصلی بازرسی شامل فشار SF6 و خلوص، ویژگی های عملکرد مکانیکی، عملکرد عایق، و اتصال دهنده ها. Usune طول عمر را فراهم می کند پشتیبانی فنی و راهنمایی تعمیر و نگهداری
مدل استاندارد برای ارتفاعات ≤3000 متر و دماهای ≥-30 ℃ مناسب است. برای ارتفاعات بالاتر یا پایین تر Usune راه حل های سفارشی ارائه می دهد که با بهینه سازی فشار هوا، عملکرد پایدار را تضمین می کند مواد مقاوم در برابر درجه حرارت پایین و افزایش عایق.
Usune به عنوان یک کارخانه تولید حرفه ای، کنترل کیفیت دقیق را اجرا می کند که بازرسی مواد خام را پوشش می دهد. تست محصول نیمه تمام و آزمایش بار کامل قبل از حمل و نقل. سیستم جامع مدیریت تولید تحویل به موقع را تضمین می کند و هر محصول دارای گزارش تست و گواهی کیفیت است.
1. شبکه های برق شهری و روستایی: خط پست 110 کیلوولت و حفاظت ترانسفورماتور.
2. بخش انرژی جدید: نیروگاه های بادی، فتوولتائیک و نیروگاه های تقویت کننده نیروگاه های آبی.
3. شرکت های صنعتی و معدنی: واحدهای بزرگ مصرف کننده انرژی مانند نفت، مواد شیمیایی و متالورژی.
صنایع
4. زیرساخت: سیستم های تامین برق راه آهن، مترو، فرودگاه ها و مراکز داده.
سوئیچ Usune 110kV SF6 2000a 3150a دارای فناوری پیشرفته، کیفیت قابل اعتماد و بالا است. مقرون به صرفه بودن با تکیه بر توان فنی قوی و سیستم خدمات جامع، ایمن و تجهیزات قدرت پایدار به مشتریان در سراسر جهان.
