مدار شکن ولتاژ بالا Sf6

شرکت Zhejiang Usune Electric Co., Ltd.، یک تولید کننده حرفه ای تجهیزات الکتریکی ولتاژ بالا در چین، راه اندازی کرده است. مدار شکن LW36-110 ولتاژ بالا Sf6. این محصول یک تابلو برق فشار قوی در فضای باز سه فاز AC 50Hz می باشد مناسب برای کنترل و حفاظت از سیستم های انتقال و تبدیل برق 110 کیلوولت. همچنین می توان از آن به عنوان یک قطع کننده مدار و مجموعه دستگاه سوئیچینگ.

مدار شکن ولتاژ بالا Sf6 از اصل خاموش کردن قوس منحصر به فرد "انبساط حرارتی + دمش کمکی" استفاده می کند. مجهز به مکانیزم عمل فنر نوع CTB-1 مطابق با استانداردهای ملی و بین المللی و دارای عملکرد عالی خاموش کردن قوس، ایمنی بالا و ویژگی های عملیاتی پایدار. به عنوان قابل اعتماد تامین کننده، Usune متعهد به ارائه تابلو برق فشار قوی با کیفیت بالا و بادوام است. مدار LW36-110 SF6 آن شکن به طور گسترده در پروژه های کلیدی مانند شبکه های برق و پارک های صنعتی استفاده می شود و منبع تغذیه قابل اعتماد را ارائه می دهد برای ساخت زیرساخت

مزایای اصلی

1. فناوری خاموش کردن قوس پیشرفته

با استفاده از یک اصل منحصر به فرد "انبساط حرارتی + دمش کمکی" خاموش کردن قوس، دارای قوس کوتاه است. زمان خاموش کردن، عمر الکتریکی طولانی و سر و صدای کم کارکرد، به طور موثر پایداری منبع تغذیه را بهبود می بخشد.

2. عملکرد ایمنی بالا

با استفاده از گاز SF6 به عنوان عایق و رسانه خاموش کننده قوس، عایق و خاموش کننده قوس بسیار خوبی دارد. عملکرد، از بین بردن خطر احتراق و انفجار، آن را برای مناطق پرجمعیت مناسب می کند.

3. مکانیزم عملیاتی پایدار

مجهز به مکانیزم عمل فنر نوع CTB-1، دارای ساختاری ساده و فشرده، ایمن و قابل اعتماد است عملیات، و قابلیت های قوی ضد تداخل.

4. مطابقت با استانداردهای بین المللی

کاملاً مطابق با GB1984-2003 "شکن های مدار ولتاژ بالا" و IEC62271-100، 2001 "سوئیچگیر ولتاژ بالا" و Controlgear - قسمت 100: قطع کننده های مدار ولتاژ بالا، با الزامات فنی قدرت جهانی پروژه ها

شرایط محیطی قابل اجرا

کلید ولتاژ بالا Sf6 برای استفاده در فضای باز طراحی شده است و سازگاری محیطی و محیطی قوی را ارائه می دهد. مناسب بودن برای شرایط مختلف عملیاتی سخت:

1. دمای محیط: -30℃ ~ +40℃
2. ارتفاع: ≤3000m
3. رطوبت نسبی: میانگین روزانه ≤95%، میانگین ماهانه ≤90% (در دمای 25 درجه سانتیگراد)
4. فشار باد ≤700Pa. ضخامت یخ ≤10mm
5. شدت لرزه ای: شتاب افقی ≤0.3g، شتاب عمودی ≤0.15g
6. بدون محیط های قابل اشتعال، مواد منفجره، خورنده شیمیایی یا به شدت لرزان

ساختار محصول و اصل کار

1. ساختار کلی

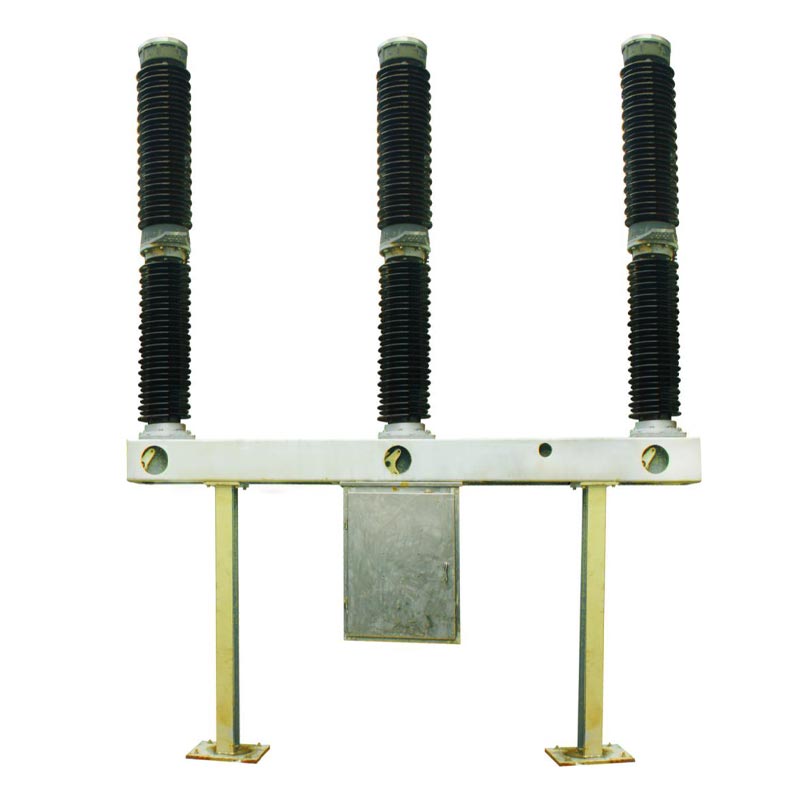

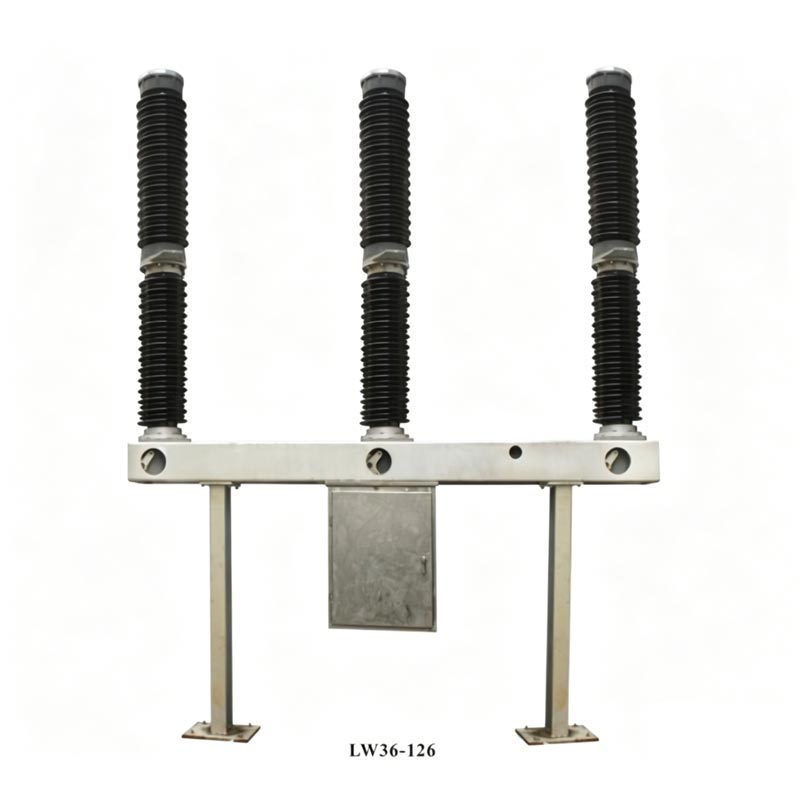

مدار شکن Sf6 ولتاژ بالا از یک ساختار خاموش کننده قوس الکتریکی یکپارچه استفاده می کند. هر فاز یک تک ستون تک شکن (POLE) است. هر قطع کننده مدار شامل سه فاز است که روی یک قاب نصب می شود. و توسط یک مکانیسم فنری، با سه فاز به صورت مکانیکی به هم متصل شده است. قسمت بالای محصول دارای یک بوش چینی محفظه خاموش کننده قوس، بخش میانی شامل یک بوش و قاب چینی پشتیبانی می شود، و جعبه مکانیزم در زیر مرکز قاب آویزان شده است و مکانیزم فنری و الکتریکی را در خود جای داده است اجزای کنترل یک کنترل کننده تراکم گاز SF6 در جلوی قاب نصب شده است که در هر دو پشتیبانی می شود با پشتیبانی به پایان می رسد.

2 اجزاء و توابع کلیدی

- واحد خاموش کننده قوس: از یک ساختار خاموش کننده قوس خود انرژی دهنده استفاده می کند. هنگامی که کلید قطع می شود، انبساط حرارتی با فشار بالا در داخل سیلندر، قوس را خاموش می‌کند و از سریع و مؤثر بودن آن اطمینان می‌دهد. خاموش کردن
- دستگاه عایق پشتیبانی: عایق محفظه خاموش کننده قوس را پشتیبانی می کند و عایق را برای زمین فراهم می کند. اجزای پر انرژی؛ میله عایق بازوی عامل و میله توقف را به هم متصل می کند و ایمنی عایق را تضمین می کند.
- جاذب: نصب شده در قسمت انتهایی بالای محفظه خاموش کننده قوس، گاز SF6 را خشک نگه می دارد و جذب می کند. گازهای تجزیه تولید شده توسط تجزیه قوس. در طول تعمیر و نگهداری نیاز به تعویض دارد.
- ساختار جلوگیری از نشت: از ترکیبی از آب بندی استاتیک (O-ring + درزگیر) و آب بندی پویا استفاده می کند. (فشار مهر و موم فشرده)، دستیابی به نرخ نشت گاز SF6 سالانه ≤0.5٪. - مکانیزم فنری: فعال می کند عملیات باز کردن، بستن و باز کردن مجدد با سرعت عمل سریع (زمان بسته شدن ≤145ms، زمان باز کردن ≤60ms)، پایدار عملکرد، و از ذخیره انرژی دستی و الکتریکی پشتیبانی می کند.

3. اصل کار

- موقعیت بسته شدن: جریان سیستم از طریق پایانه ها، میله پشتیبانی تماس ثابت، تماس اصلی ثابت، جریان می یابد. متحرک تماس اصلی، سیلندر، تماس میانی، و فلنج میانی، تشکیل یک مدار از طریق پایانه ها
- عملیات باز کردن: تحت عمل مکانیزم عملیاتی، بازوی عامل میله عایق، پیستون را می کشد. میله، سیلندر، تماس قوس متحرک و نازل به سمت پایین. هنگامی که تماس های متحرک و ثابت با هم تماس دارند، قوس ایجاد می شود جدا کردن پس از اینکه سیستم تماس متحرک به یک موقعیت خاص حرکت کرد، نازل باز می شود و گاز SF6 را فشرده می کند. قوس را منفجر کنید و زمانی که جریان از صفر عبور کرد قوس را خاموش کنید.
- عملیات بسته شدن: مکانیسم عملیاتی کنتاکت متحرک را به سمت بالا به سمت موقعیت بسته هدایت می کند، در حالی که SF6 گاز وارد سیلندر می شود و برای باز شدن بعدی آماده می شود.

پارامترهای فنی کلیدی

قطع کننده مدار Usune LW36-110 SF6 دارای عملکرد فنی عالی است، با پارامترهای کلیدی مطابق با بالا استانداردهای سیستم های قدرت 110 کیلوولت، تضمین عملکرد پایدار و کارآمد.

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

مورد کاربردی کاربردی

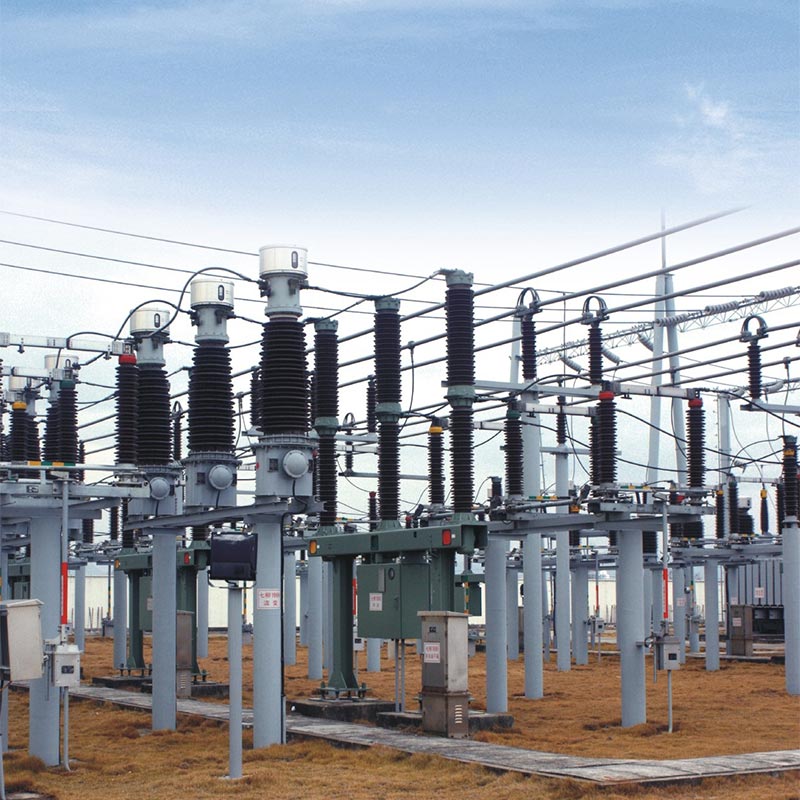

مطالعه موردی: پروژه ارتقاء شبکه برق 110 کیلوولت در شمال چین

پیشینه پروژه: یک شبکه برق 110 کیلوولت در شمال چین نیاز به ارتقاء تابلو برق قدیمی خود برای بهبود قدرت داشت. ثبات و امنیت عرضه، مواجهه با محیط های خشن مانند دمای پایین زمستان (25- درجه سانتیگراد) و باد شدید فشار

کاربرد محصول: پروژه 20 قطع کننده مدار Usune LW36-110 SF6 را انتخاب کرد. سازگاری آنها با دمای پایین (-30℃~+40℃) و عملکرد عالی خاموش کردن قوس به طور موثر مشکل عملکرد ناپایدار را حل کرد. تجهیزات پیری در دماهای پایین

نتایج کاربرد: از زمان راه اندازی آن در سال 2022، تجهیزات به مدت چهار سال بدون هیچ گونه ثباتی کار کرده است. خرابی خاموش کننده قوس، نشت گاز یا سایر خطاها. نرخ قابل اطمینان منبع تغذیه سالانه افزایش یافته است 0.8٪، به طور موثر از تامین برق عادی برای ساکنان و شرکت های صنعتی در منطقه اطمینان حاصل می کند.

سوالات متداول

Q1: طول عمر مدارشکن SF6 ولتاژ بالا Usune LW36-110 چقدر است و تعمیر و نگهداری چیست؟ در طول عملیات مورد نیاز است؟

A1: این محصول دارای عمر مکانیکی 6000 چرخه و عمر کار مداوم تا 12 سال در حالت عادی است. تعمیر و نگهداری تعمیر و نگهداری معمول شامل بازرسی های هفتگی بصری (یکپارچگی عایق، فشار گاز SF6 و غیره) است. و نگهداری سالانه هر 3 سال (تمیز کردن مقره، اندازه گیری مقاومت مدار اصلی و غیره). یک سرگرد زمانی که شرایط تعمیر و نگهداری برآورده می شود، تعمیرات اساسی لازم است (به عنوان مثال، 12 سال کار مداوم، جریان نامی 2000 وقفه ها و غیره). سازنده Usune راهنمایی های حرفه ای تعمیر و نگهداری و تامین قطعات یدکی را برای اطمینان ارائه می دهد عملکرد پایدار طولانی مدت تجهیزات.

س 2: در صورت نشت گاز SF6 در قطع کننده مدار چه باید کرد و آیا خطرات ایمنی وجود دارد؟

A2: این محصول دارای ساختار ضد نشت دوگانه (مهربند استاتیک + مهر و موم دینامیک) با نرخ نشتی سالانه است. ≤0.5٪، بسیار کمتر از استاندارد ملی. اگر نشتی تشخیص داده شود، نقطه نشتی را می توان با استفاده از نشت گاز SF6 تعیین کرد آشکارساز پس از قطع برق، می توان سیلانت یا O-ring را تعویض کرد. گاز SF6 غیر سمی و غیر قابل اشتعال است، اما نشتی بیش از حد می تواند بر عملکرد عایق و اطفاء قوس تجهیزات تأثیر بگذارد. محصول مجهز است با یک کنترل کننده چگالی گاز SF6؛ زمانی که فشار کمتر از مقدار هشدار (0.45±0.03 مگاپاسکال) باشد هشدار می دهد و قفل می شود عملکرد زمانی که فشار کمتر از فشار قفل (0.40±0.03 مگاپاسکال) است، بنابراین از خطرات ایمنی جلوگیری می کند.
