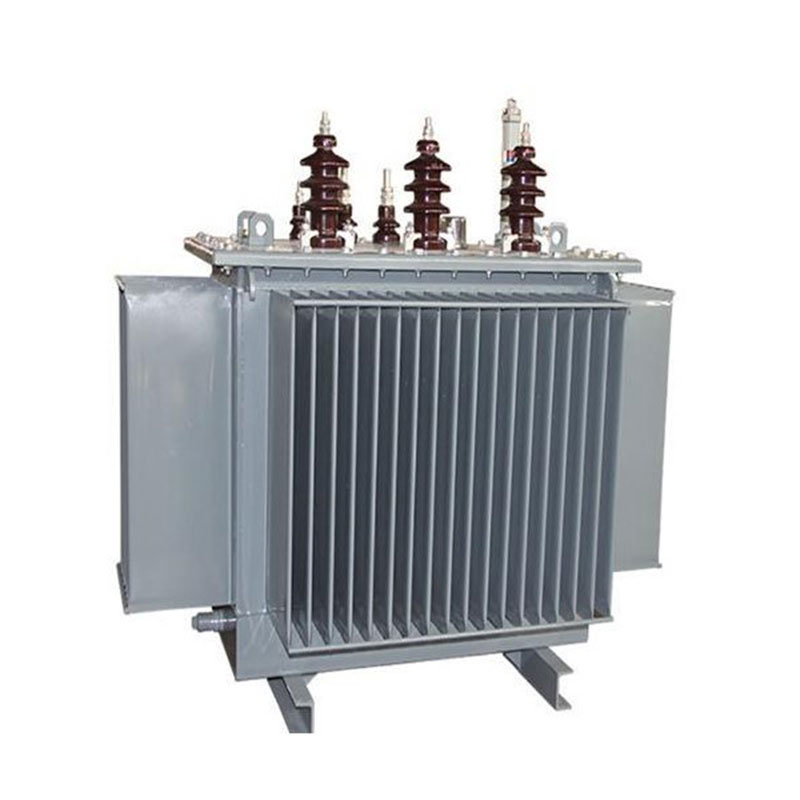

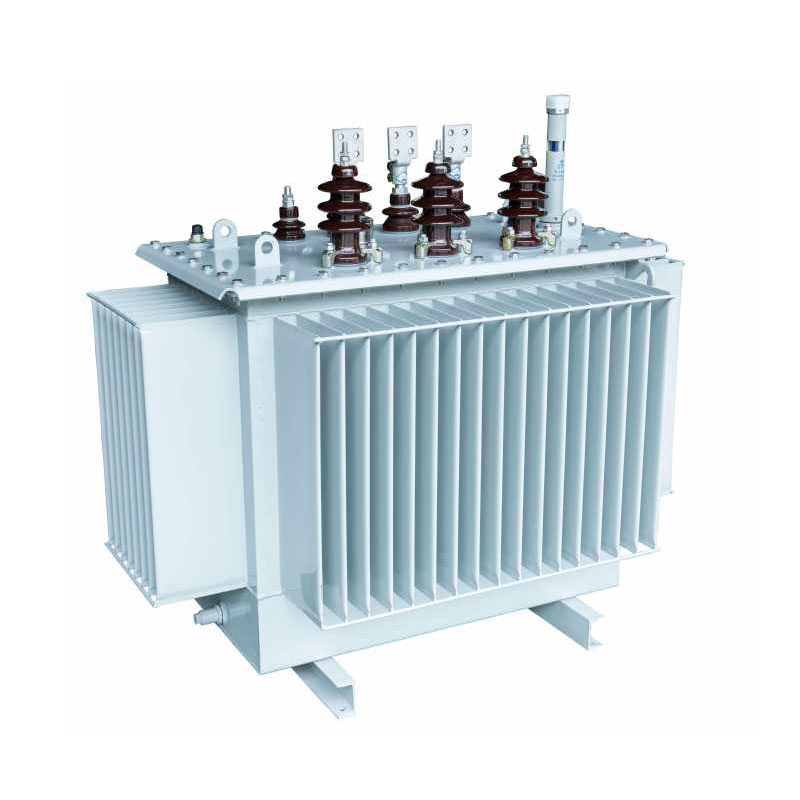

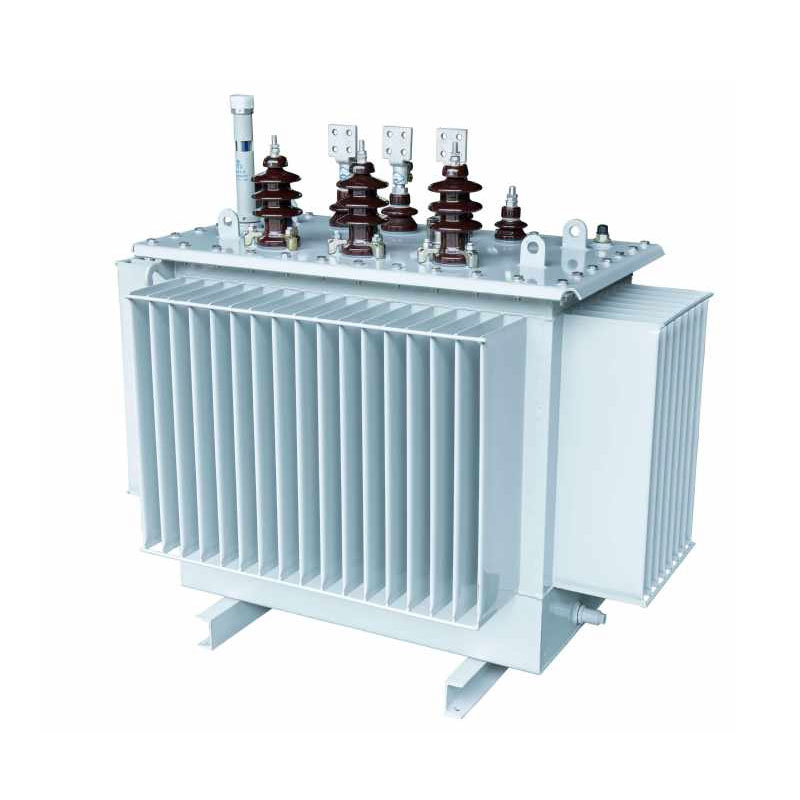

ترانسفورماتور سه فاز روغنی 4000KVAT

ترانسفورماتور سه فاز غوطه ور در روغن Usune 4000kVA یک دستگاه جدید و با کارایی بالا است که به طور مستقل توسط Zhejiang Usune Electric توسعه یافته و با سطوح ولتاژ 10kV، 20kV و 36kV سازگار است. دارای یک ساختار هسته زخمی سه بعدی نوآورانه است که با یک مدار مغناطیسی بدون شکاف و طول مسیر مغناطیسی برابر و کمینه در هر سه فاز مشخص می شود - مزایایی مانند تلفات کم، نویز کم، تعادل سه فاز و محتوای هارمونیک سوم کم را ارائه می دهد. Usune به عنوان یک تولید کننده حرفه ای چینی تجهیزات قدرت، طراحی هسته، سیم پیچ، مخزن و ساختار عایق را به طور جامع بهینه کرده است. این محصول عملکرد فوق‌العاده‌ای در صرفه‌جویی در مصرف انرژی و کاهش کربن ارائه می‌دهد و آن را به طور گسترده برای ارتقای شبکه شهری و روستایی، توزیع برق در شرکت‌های صنعتی و معدنی، و همچنین کاربرد در پست‌های ترکیبی و پست‌های مدولار پیش ساخته مناسب می‌سازد.

ارسال استعلام

توضیحات محصول

ترانسفورماتور سه فاز روغنی Usune 4000kVA سه سطح ولتاژ اصلی 10kV، 20kV و 36 کیلو ولت، نشان دهنده یک ترانسفورماتور توزیع ارتقا یافته، با راندمان بالا و صرفه جویی در انرژی است. دور شدن از سنتی ساختارهای هسته انباشته شده، یک طرح هسته زخمی سه بعدی مثلثی متساوی الاضلاع را اتخاذ می کند. این طراحی منجر به یک مقطع ستون هسته ای که به دایره نزدیک می شود، سیم پیچی محکم و مدار مغناطیسی بدون شکاف، اساسا حل مشکلات رایج موجود در ترانسفورماتورهای سنتی مانند عدم تعادل سه فاز، تلفات عملیاتی بالا و سر و صدای بیش از حد

این محصول با پشتیبانی خطوط تولید استاندارد و سیستم های کنترل کیفیت دقیق، محیطی قوی را ارائه می دهد سازگاری و پایداری عملیاتی بالا. این نیازهای طولانی مدت و قابل اعتماد منبع تغذیه مجتمع را برآورده می کند سناریوها - از جمله ارتقای شبکه، تولید صنعتی، و یکپارچه سازی پست های پیش ساخته - در حین ارائه مزایای صرفه جویی در انرژی عالی و ارزش اقتصادی.

ویژگی های ساختاری اصلی و مزایای محصول

1. ساختار هسته بهینه: تلفات بسیار کم و عملکرد بی صدا

هسته از ورق های فولادی سیلیکونی دانه گرا با خلوص بالا ساخته شده است که با استفاده از Georg آلمانی وارداتی پردازش شده است. تجهیزات مقطعی از فرآیند اتصال 45 درجه دقیق و مقطع دایره ای چند مرحله ای استفاده می کند. ساختار تشکیل شده توسط لایه لایه سازی، به طور موثر نشت مغناطیسی و تلفات هیسترزیس را کاهش می دهد. متساوی الاضلاع طرح مثلثی تضمین می کند که مسیرهای مغناطیسی برای هر سه فاز برابر و به حداقل می رسد. به طور کامل با از بین بردن شکاف های هوای مدار مغناطیسی، طراحی به طور قابل توجهی تلفات بدون بار و نویز عملیاتی را کاهش می دهد. تولید هارمونیک سوم را سرکوب می کند و به تعادل قدرت سه فاز دقیق دست می یابد.

2. طراحی سیم پیچ تقویت شده با اتصال کوتاه و مقاومت در برابر ضربه

سیم پیچ ولتاژ بالا از طراحی سیم پیچ استوانه ای استفاده می کند، در حالی که سیم پیچ ولتاژ پایین هر دو استوانه را پشتیبانی می کند. و فرآیندهای سیم پیچ فویل. ساختار بهینه سیم پیچ توزیع منطقی مدار مغناطیسی را تضمین می کند. به طور قابل توجهی مقاومت ترانسفورماتور را در برابر ضربه های اتصال کوتاه و اضافه بار افزایش می دهد، در نتیجه به طور موثر جلوگیری از تغییر شکل سیم پیچ یا خرابی تجهیزات ناشی از نوسانات شبکه. ساختار سیم پیچ متحدالمرکز پایداری کلی ساختار را بهبود می بخشد و عملکرد ایمن و پایدار را در شرایط بار طولانی مدت تضمین می کند.

3. مخزن راه راه مقاوم در برابر خوردگی که برای شرایط سخت و عمر طولانی طراحی شده است

این مخزن از فولاد نورد سرد با دقت بالا با استفاده از مخزن موجدار تخصصی Georg ساخته شده است خط سطح با یک روکش ضد خوردگی تخصصی درجه پتروشیمی پوشیده شده است که در برابر روغن و روغن مقاوم است. خوردگی شیمیایی، آن را برای محیط های مختلف عملیاتی صنعتی سخت مناسب می کند. یکپارچه ساختار موجدار اتلاف گرمای کارآمد را فراهم می کند و به طور خودکار انبساط حرارتی و انقباض روغن ترانسفورماتور؛ علاوه بر این، طراحی داخلی ایزوله شده در هوا به طور موثر پیری را کند می کند روغن عایق، به طور قابل توجهی طول عمر کلی تجهیزات را افزایش می دهد.

4. ساختار عایق کلاس A که ضریب ایمنی عملیاتی بالایی را تضمین می کند

ترانسفورماتور سه فاز غوطه ور در روغن 4000 کیلو ولت آمپر از یک ساختار عایق کلاس A در سراسر آن استفاده می کند. با بالا و سیم پیچ های ولتاژ پایین که به صورت متحدالمرکز چیده شده اند، شکاف بین سیم پیچ از طراحی ترکیبی از آستین های مقوایی و شکاف های کوچک روغن برای بهینه سازی عایق داخلی و سیستم های اتلاف حرارت. این به طور موثر افزایش می دهد استحکام عایق تجهیزات، حوادث خرابی عایق را حذف می کند و عملکرد مداوم و ایمن را تضمین می کند تحت شرایط بار نامی و اضافه بار متوسط.

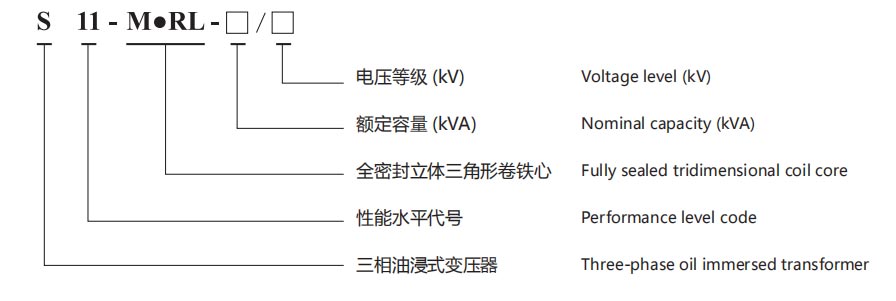

نوع محصول

4000KVAThree Phase Oil Immersed Transformer

صرفه جویی در انرژی، کاهش کربن و مزایای اقتصادی

ترانسفورماتور سه فاز غوطه ور در روغن Usune 4000kVA دارای عملکرد عالی در صرفه جویی در انرژی است. عملیاتی سالانه هزینه‌ها و انتشار کربن را می‌توان با استفاده از فرمول‌های استاندارد صنعت محاسبه کرد و از داده‌ها پشتیبانی می‌کند ارزیابی انرژی پروژه و بودجه بندی هزینه:

1. فرمول هزینه برق سالانه: هزینه سالانه برق (CNY/سال) = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط نرخ بار)²] × 365 روز × 24 ساعت × قیمت برق
2. فرمول انتشار سالانه کربن: انتشار سالانه CO2 = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط نرخ بار)²] × 365 روز × 24 ساعت × ضریب انتشار کربن (kg-CO2/kWh)

در مقایسه با ترانسفورماتورهای سنتی با ظرفیت مشابه، این محصول دارای تلفات بی بار و بار کمتری است. در سناریوهایی که نیاز به عملیات مداوم طولانی مدت دارند - مانند تولید صنعتی و شبکه های برق شهری - به طور موثر هزینه های برق را کاهش می دهد و انتشار کربن را کاهش می دهد. این به طور کامل با استانداردهای صرفه جویی در انرژی شبکه و سبز مطابقت دارد الزامات تولید صنعتی، ارائه مزایای اقتصادی و زیست محیطی برجسته.

پارامترهای فنی

ترانسفورماتور توزیع سه فاز روغنی 10 کیلوولت سری S11

ظرفیت اسمی (کیلو ولت آمپر)	HV (kV)	محدوده ضربه زدن ولتاژ بالا	LV (kV)	گروه برداری	تلفات بدون بار (کیلو وات)	کاهش بار (کیلووات)	جریان بدون بار (%)	امپدانس (%)	وزن کل (کیلوگرم)	L×W×H (mm)	مرکز نصب / سوراخ نصب (میلی متر)
30	6 6.3 10 10.5 11	± 5٪ ± 2 × 2.5٪	0.4	Yyn0 Dyn11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xφ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40×400 (50) 4×019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4xφ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4xφ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4xφ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×φ19

توجه: برای ترانسفورماتورهای با ظرفیت نامی 500 کیلو ولت آمپر و کمتر، تلفات بار بالای سطح شیب دار در جدول است. قابل اجرا برای Dyn11 گروه اتصال، و کاهش بار در زیر سطح شیب دار برای گروه اتصال Yyn0 قابل اعمال است.

ترانسفورماتور توزیع سه فاز اول غوطه ور سری 10 کیلوولت S13

ظرفیت اسمی (کیلو ولت آمپر)	HV (kV)	محدوده ضربه زدن ولتاژ بالا	LV (kV)	گروه برداری	تلفات بدون بار (کیلو وات)	کاهش بار (کیلووات)	جریان بدون بار (%)	امپدانس (%)	وزن کل (کیلوگرم)	L×W×H (mm)	مرکز نصب / سوراخ نصب (میلی متر)
30	6 6.3 10 10.5 11	± 5٪ ± 2 × 2.5٪	0.4	Yyn0 Dyn11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4xφ14
50					100	910/870	1.6		430	1190×700×985	400×400/4xφ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4xφ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4xφ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4xφ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4xφ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4xφ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4xφ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4xφ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4xφ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4xφ19
800					700	7500	0.6		2375	1975×1060×1690	820×820/4xφ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×φ19
1250					970	12000	0.4		3110	2200×1260×1820	820×820/4xφ19
1600					1170	14500	0.4		3800	2260×1320×1890	820×820/4xφ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820×820/4xφ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×φ19

ترانسفورماتور توزیع سه فاز روغنی 10 کیلوولت سری S14

ظرفیت اسمی (کیلو ولت آمپر)	HV (kV)	محدوده ضربه زدن ولتاژ بالا	LV (kV)	گروه برداری	تلفات بدون بار (کیلو وات)	کاهش بار (کیلووات)	جریان بدون بار (%)	امپدانس (%)	وزن کل (کیلوگرم)	L×W×H (mm)	مرکز نصب / سوراخ نصب (میلی متر)
30	6 6.3 10 10.5 11	± 5٪ ± 2 × 2.5٪	0.4	Yyn0 Dyn11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×φ19

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

Cas-space Rocket Launch Project

گزارش تست

موارد کاربردی مهندسی عملی

مورد 1: پروژه توزیع نیروی برق برای شهرک صنعتی نساجی

یک گروه بزرگ نساجی در شاندونگ خطوط تولید خود را به طور مداوم در طول سال راه اندازی می کند و تقاضای بسیار بالایی دارد پایداری منبع تغذیه این پروژه از چندین ترانسفورماتور Usune 4000kVA 10kV غوطه ور در روغن برای مدیریت استفاده می کند. توزیع برق اصلی پارک از زمان راه اندازی، تجهیزات به آرامی با نویز کم و کم کار می کنند مصرف انرژی مشکلات قبلی مانند ناپایداری ولتاژ سه فاز و مصرف بالای انرژی را حل کرد مرتبط با ترانسفورماتورهای قدیمی - در نتیجه به طور موثر برق سالانه و O&M شرکت را کاهش می دهد هزینه ها در عین حصول اطمینان از منبع تغذیه پایدار برای خطوط تولید نساجی.

مورد 2: پروژه پشتیبانی از پست های پیش ساخته شهری

برای پروژه ارتقاء شبکه برق در یک شهر ساحلی در جنوب چین، ترانسفورماتورهای غوطه‌ور نفت 4000 کیلوولت ولت 20 کیلوولت Usune برای تجهیز پست های پیش ساخته انتخاب شدند. دارای ساختار فشرده و محیطی قوی سازگاری، این محصول کاملاً با چیدمان های شهری جمع و جور جا می گیرد و عملکرد پیچیده در فضای باز را تحمل می کند شرایط این تجهیزات بیش از دو سال بدون تداخل هارمونیک و با ثبات کار کرده است خروجی ولتاژ، به طور قابل توجهی کیفیت منبع تغذیه را برای مناطق تجاری و مسکونی شهری و تسهیل اجرای کارآمد ارتقاء شبکه شهری.

سوالات متداول

Q1: ترانسفورماتور غوطه‌ور شده در روغن Usune 4000kVA از چه رتبه‌بندی‌های ولتاژ و سناریوهای کاربردی پشتیبانی می‌کند؟

این محصول از سه درجه بندی ولتاژ اصلی 10 کیلو ولت، 20 کیلو ولت و 36 کیلو ولت پشتیبانی می کند که استانداردهای عمرانی و صنعتی را پوشش می دهد. سناریوهای توزیع برق این به ویژه برای ارتقاء شبکه شهری و روستایی و منبع تغذیه مناسب است شرکت های صنعتی و معدنی. به طور یکپارچه با پست های مدولار و کانتینر پیش ساخته ادغام می شود پست‌ها، تطبیق پذیری استثنایی را در بین برنامه‌ها نشان می‌دهند.

Q2: مزایای کلیدی صرفه جویی در انرژی این محصول در مقایسه با ترانسفورماتورهای سنتی چیست؟

این محصول دارای ساختار هسته زخم مثلثی متساوی الاضلاع سه بعدی است. مدار مغناطیسی بدون شکاف است، با مسیرهای مغناطیسی سه فاز کوتاه‌ترین و مساوی‌ترین مسیرهای مغناطیسی هستند که باعث کاهش شدید بی‌باری و مغناطیسی می‌شود. تلفات نشت همراه با برش دقیق ورق فولادی سیلیکونی و ساختار کویل بهینه، آن را به حداقل می رساند مصرف انرژی و نویز عملیاتی بهره برداری طولانی مدت کاهش قابل توجهی در هزینه های برق و انتشار کربن، مطابق با استانداردهای شبکه دولتی برای بهره وری انرژی سبز.

Q3: ترانسفورماتور سه فاز غوطه ور در روغن 4000 کیلو ولت آمپر از نظر سازگاری با محیط و چگونه عمل می کند. عمر سرویس؟

این تجهیزات از عایق کلاس A و پوشش‌های ضد خوردگی درجه صنعتی استفاده می‌کنند که آن را قادر می‌سازد در برابر روغن مقاومت کند. آلودگی، خوردگی شیمیایی و نوسانات دما که آن را برای عملیات های مختلف سخت مناسب می کند. شرایط مخزن روغن راه راه واحد را از هوا جدا می کند و به طور موثر پیری روغن عایق را به تاخیر می اندازد کاهش دفعات تعویض روغن و تعمیر و نگهداری تحت شرایط عملیاتی استاندارد، ترانسفورماتور a عمر طولانی و هزینه های نگهداری کم، تضمین عملکرد پایدار در محیط های متنوع مانند صنعتی تاسیسات تولید و شبکه های برق در فضای باز.
