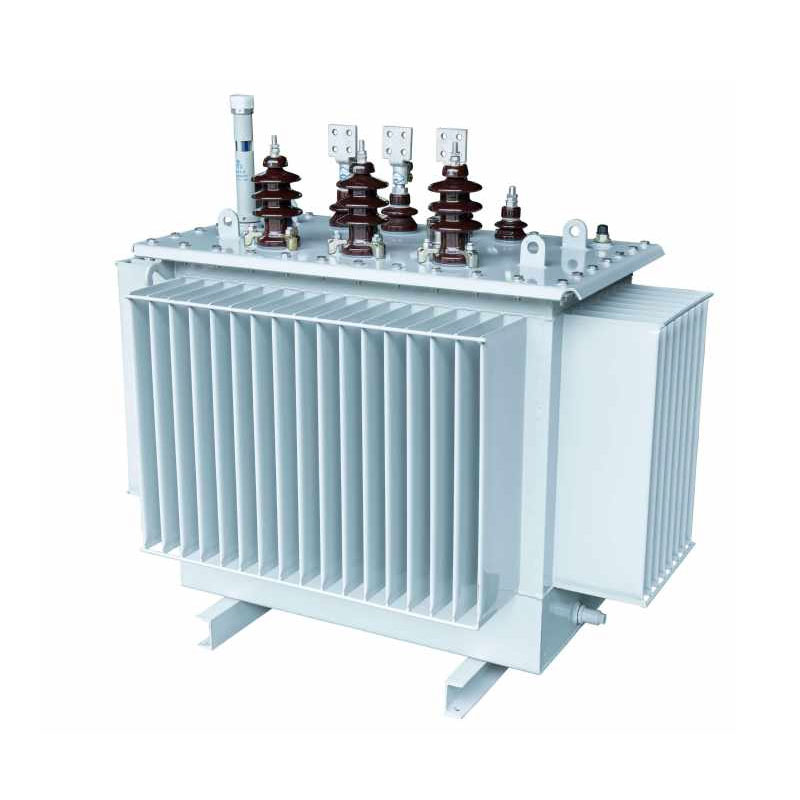

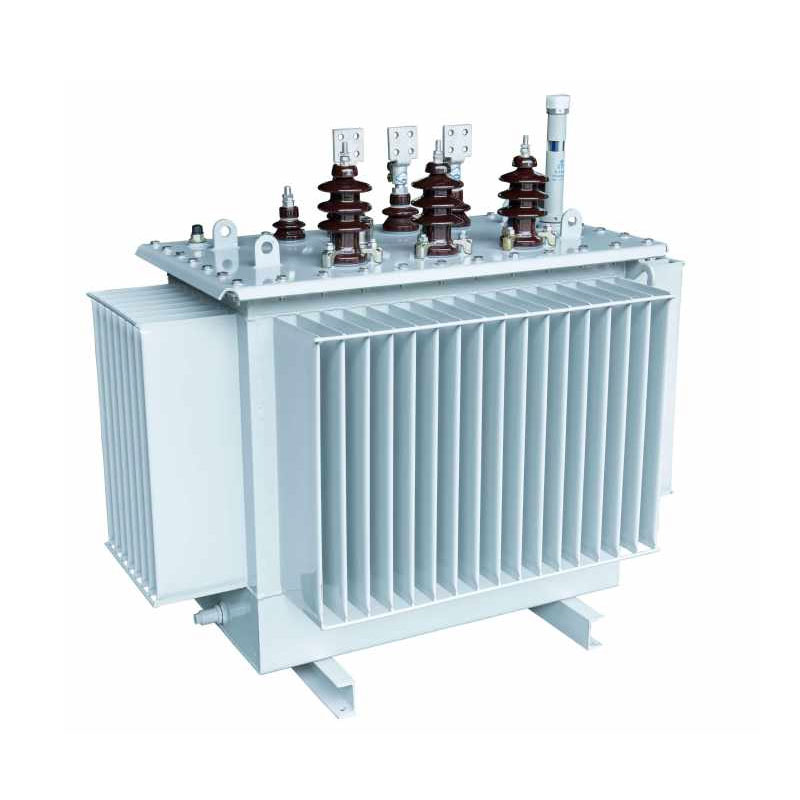

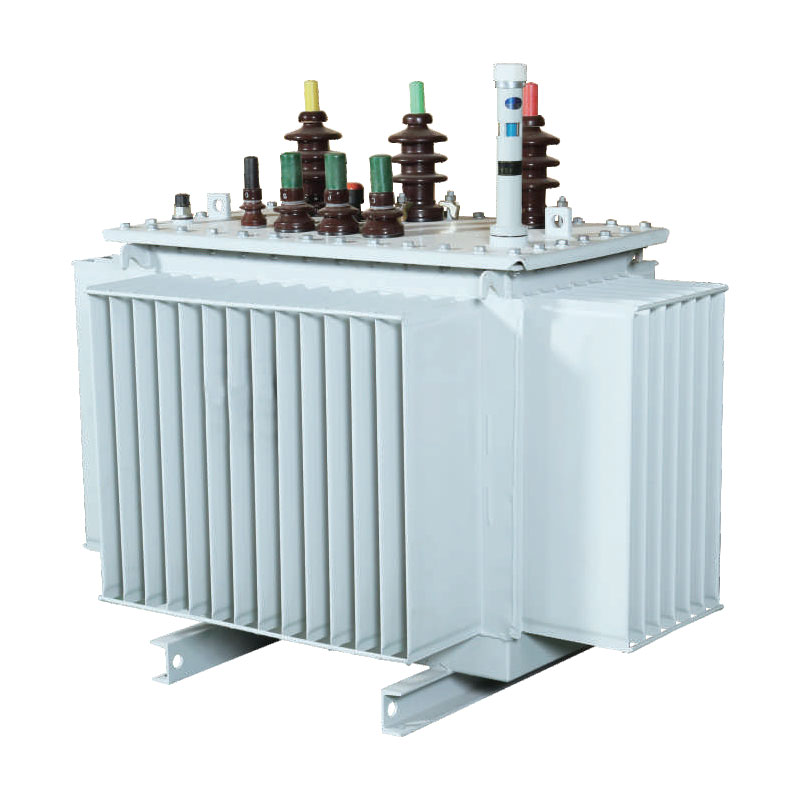

بهینه شده برای کاربردهای توزیع ولتاژ متوسط 10 کیلوولت، 20 کیلوولت و 36 کیلوولت، توزیع غوطه ور مایع 2500 کیلوولت Usune ترانسفورماتورها با استفاده از ساختار هسته زخمی سه بعدی مثلثی متساوی الاضلاع با مدلهای هستهای انباشته سنتی متفاوت هستند. منجر به یک سیستم مدار مغناطیسی کارآمدتر می شود. طراحی به یک مدار مغناطیسی بدون شکاف با مساوی و حداقل طول مسیر در هر سه فاز، به طور قابل توجهی کاهش تلفات بدون بار و سر و صدای عملیاتی در حالی که تضمین می کند بالانس سه فاز با دقت بالا و سرکوب هارمونیک سوم. همراه با عایق غوطه ور در روغن بالغ تکنولوژی و طراحی ضد خوردگی درجه صنعتی، ترانسفورماتورها با شرایط عملیاتی پیچیده و به طور کامل سازگار می شوند الزامات استانداردسازی شبکه های هوشمند مدرن را برآورده می کند.
این ترانسفورماتورها که مطابق با استانداردهای صنعت ساخته و آزمایش شده اند، برای ارتقای شبکه مناسب هستند در مناطق شهری و روستایی و همچنین تامین برق شرکت های صنعتی و معدنی. آنها یکپارچه با ترانسفورماتورهای ترکیبی و پست های پیش ساخته، تطبیق پذیری کاربردی قوی و عملکرد بالا را ارائه می دهند ثبات
هسته از ورقهای فولادی سیلیکونی دانهگرا با نفوذپذیری بالا و پسماند کم استفاده میکند. اینها برش دقیق هستند با استفاده از تجهیزات برش متقاطع GEORG آلمان و مونتاژ از طریق فرآیند اتصال بدون درز 45 درجه. ورق ها روی هم چیده می شوند یک مقطع دایره ای چند مرحله ای تشکیل می دهد که نشت مغناطیسی و تلفات شکاف هوا را کاملاً از بین می برد. این به طور موثر مصرف برق بدون بار و نویز عملیاتی را کاهش می دهد و پایداری مدار مغناطیسی طولانی مدت را تضمین می کند عملکرد ثابت
ترانسفورماتورهای توزیع غوطه ور در مایع 2500 کیلوولت آمپر دارای یک پیکربندی سیم پیچ متمایز هستند: ولتاژ بالا سیم پیچ از یک ساختار استوانه ای استفاده می کند، در حالی که سیم پیچ ولتاژ پایین انتخابی بین استوانه ای و نوع فویل ارائه می دهد. سازه ها این طراحی به طور قابل توجهی مقاومت تجهیزات را در برابر ضربه های اتصال کوتاه و مکانیکی افزایش می دهد پایداری، به طور موثر از تغییر شکل سیم پیچ یا آسیب ناشی از اتصال کوتاه ناگهانی شبکه جلوگیری می کند. علاوه بر این، آن توزیع میدان مغناطیسی را بهینه می کند، عملکرد مدار مغناطیسی کارآمدتر و توان کلی بالاتر را تضمین می کند راندمان انتقال
مخزن از ورق های فولادی نورد سرد با دقت بالا ساخته شده است که بر روی موجدار تخصصی GEORG ساخته شده است. خط تولید تانک سطح با یک پوشش ضد خوردگی درجه پتروشیمی که در برابر روغن مقاوم است، تکمیل شده است. مواد شیمیایی و اکسیداسیون، آن را برای محیط های سخت صنعتی و شرایط عملیاتی در فضای باز مناسب می کند. را ساختار موجدار در حالی که انبساط و انقباض حرارتی را در خود جای می دهد، اتلاف گرمای کارآمد را فراهم می کند روغن عایق در حین کار طراحی کاملاً مهر و موم شده دستگاه را از هوا جدا می کند و به طور قابل توجهی سرعت را کاهش می دهد پیری روغن عایق و افزایش طول عمر کلی تجهیزات.
این تجهیزات از یک سیستم عایق کلاس A با آرایش سیم پیچ های ولتاژ بالا و پایین متمرکز استفاده می کند. را شکاف بین سیم پیچ از ساختاری استفاده می کند که آستین های مقوایی را با موانع کوچک شکاف روغن ترکیب می کند. این لایه لایه طراحی عایق تنش میدان الکتریکی را به طور مساوی توزیع می کند و استحکام کلی عایق را به طور موثر افزایش می دهد جلوگیری از خرابی عایق و خطاهای تخلیه، در نتیجه تضمین عملکرد ایمن و طولانی مدت تحت هر دو رتبه و شرایط بار جزئی
ترانسفورماتور توزیع غوطه ور در مایع Usune 2500kVA مزایای قابل توجهی در صرفه جویی در مصرف انرژی ارائه می دهد. کاهش هزینه های عملیاتی و انتشار کربن برای شرکت ها. فرمول های اصلی محاسبه سود زیر اجازه می دهد برای تعیین کمیت دقیق ارزش اقتصادی و زیست محیطی:
1.فرمول هزینه برق سالانه: هزینه سالانه برق (CNY/سال) = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط
ضریب بار)²] × 365 روز × 24 ساعت × قیمت برق
2. فرمول انتشار کربن: انتشار سالانه CO2 = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط ضریب بار)²] × 365
روز × 24 ساعت × ضریب انتشار کربن (kg-CO2/kWh)
در مقایسه با ترانسفورماتورهای سنتی با ظرفیت مشابه، این محصول دارای تلفات بی بار و بار کمتری است. عملکرد طولانی مدت به طور مداوم هزینه های برق را کاهش می دهد و انتشار کربن را کاهش می دهد و با "Dual Carbon" هماهنگ می شود. سیاست ها و استانداردهای تولید سبز شرکتی در حالی که مزایای اقتصادی و زیست محیطی برجسته ای را ارائه می دهد.
| ظرفیت اسمی (کیلو ولت آمپر) | HV (kV) | محدوده ضربه زدن ولتاژ بالا | LV (kV) | گروه برداری | تلفات بدون بار (کیلو وات) | کاهش بار (کیلووات) | جریان بدون بار (%) | امپدانس (%) | وزن کل (کیلوگرم) | L×W×H (mm) | مرکز نصب / سوراخ نصب (میلی متر) |
| 30 |
6 6.3 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40×400 (50) 4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
توجه: برای ترانسفورماتورهای با ظرفیت نامی 500 کیلو ولت آمپر و کمتر، تلفات بار بالای سطح شیب دار در جدول است. قابل اجرا برای Dyn11 گروه اتصال، و کاهش بار در زیر سطح شیب دار برای گروه اتصال Yyn0 قابل اعمال است.
| ظرفیت اسمی (کیلو ولت آمپر) | HV (kV) | محدوده ضربه زدن ولتاژ بالا | LV (kV) | گروه برداری | تلفات بدون بار (کیلو وات) | کاهش بار (کیلووات) | جریان بدون بار (%) | امپدانس (%) | وزن کل (کیلوگرم) | L×W×H (mm) | مرکز نصب / سوراخ نصب (میلی متر) |
| 30 |
6 6.3 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| ظرفیت اسمی (کیلو ولت آمپر) | HV (kV) | محدوده ضربه زدن ولتاژ بالا | LV (kV) | گروه برداری | تلفات بدون بار (کیلو وات) | کاهش بار (کیلووات) | جریان بدون بار (%) | امپدانس (%) | وزن کل (کیلوگرم) | L×W×H (mm) | مرکز نصب / سوراخ نصب (میلی متر) |
| 30 |
6 6.3 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
در سال 2025، هشت ترانسفورماتور توزیع 2500 کیلوولت آمپر 10 کیلوولت Usune با موفقیت در یک کلید مستقر شدند. پروژه نوسازی شبکه شهری-روستایی در شوگوانگ، شاندونگ. این واحدها برق گلخانه های کشاورزی مدرن را تامین می کنند. پارکهای صنعتی و مناطق مسکونی - برنامههایی که استانداردهای دقیقی را برای پایداری تجهیزات، انرژی میطلبد کارایی و سازگاری محیطی
پس از راه اندازی، واحدهای پست پیش ساخته به طور پایدار در طول سال بدون خرابی کار کردند. نویز عملیاتی اندازهگیری شده زیر 55 دسیبل باقی ماند، عدم تعادل سه فاز کمتر از 1 درصد بود و سرکوب هارمونیک سوم عملکرد عالی بود در مقایسه با ترانسفورماتورهای قدیمی که جایگزین کردند، این پروژه 17.8 درصد کاهش یافت مجموع تلفات و صرفه جویی بیش از 260000 یوان در هزینه برق سالانه. طراحی مخزن کاملا مهر و موم شده مشکلات را از بین می برد مربوط به پیری و نشت روغن عایق؛ عملکرد سالانه با شکست صفر به طور کامل پایداری محصول را تایید می کند و مزایای صرفه جویی در انرژی در محیط های شبکه شهری-روستایی.
خط تولید سطوح ولتاژ متوسط 10 کیلو ولت، 20 کیلو ولت و 36 کیلو ولت را پوشش می دهد و برای شبکه شهری و روستایی مناسب است. نوسازی، شرکت های صنعتی و معدنی، پارک های تجاری، و سناریوهای تامین برق مسکونی. بهینهسازیهای تخصصی برای ترانسفورماتورهای ترکیبی و پستهای پیش ساخته انجام شده است که این امکان را فراهم میکند آنها برای برآوردن الزامات نصب و عملیات برای محیط های بیرونی، شرایط سخت صنعتی و سایت های توزیع شهری فشرده
سه مزیت اصلی وجود دارد: اول اینکه از ساختار هسته زخمی بدون شکاف و سه بعدی استفاده می کند که در نتیجه تلفات و نویز کمتر و همچنین منبع تغذیه سه فاز متعادل تر و پایدارتر. دوم، سیم پیچ بهینه شده و ساختار مخازن مقاومت بالایی در برابر اتصال کوتاه و خوردگی ایجاد می کند که منجر به کاهش نرخ خرابی تجهیزات می شود. سوم، طراحی کاملاً مهر و موم شده و ایزوله هوا، پیر شدن روغن عایق را کند می کند و عمر مفید را بیش از حد افزایش می دهد. 20 درصد نسبت به تجهیزات سنتی و کاهش هزینه های طولانی مدت بهره برداری و نگهداری.
این محصول از طریق مدارهای مغناطیسی بهینه و طراحی ساختاری تلفات عملیاتی را در منبع به حداقل می رساند. تلفات بدون بار و بار اندازه گیری شده از تجهیزات سنتی مطابق با استانداردهای ملی بهتر است. بر اساس مصرف انرژی استاندارد و فرمول های انتشار کربن، عملکرد طولانی مدت به طور مداوم برق را کاهش می دهد هزینه برای شرکت ها علاوه بر این، کاهش تلفات انرژی به طور مستقیم باعث کاهش انتشار کربن در سمت منبع تغذیه می شود. تسهیل ارتقای سبز و کم کربن برای پروژه های شبکه و شرکت های تولیدی، در نتیجه هر دو ارزش اقتصادی و زیست محیطی
