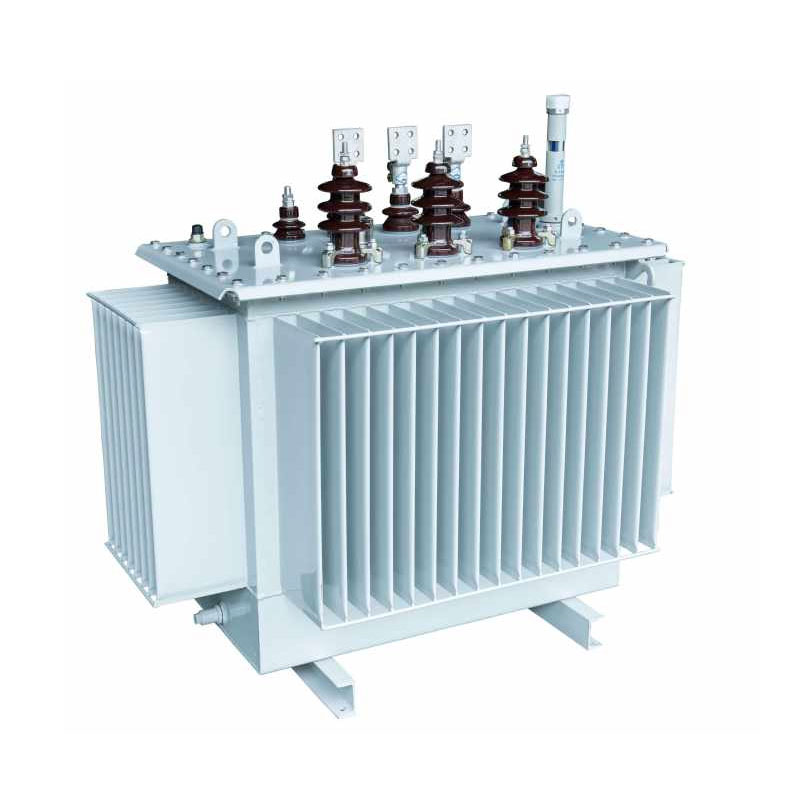

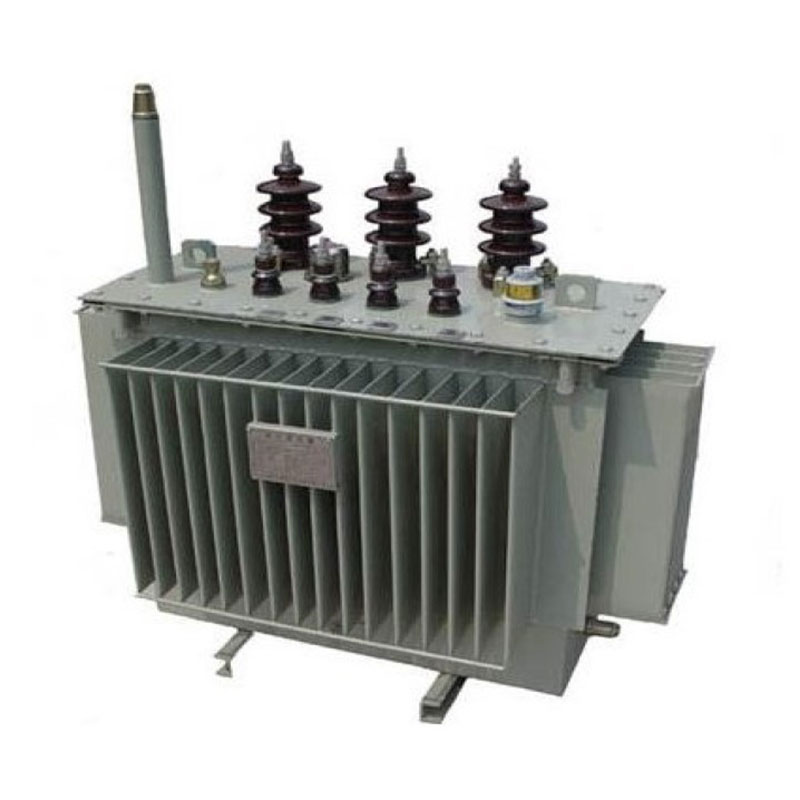

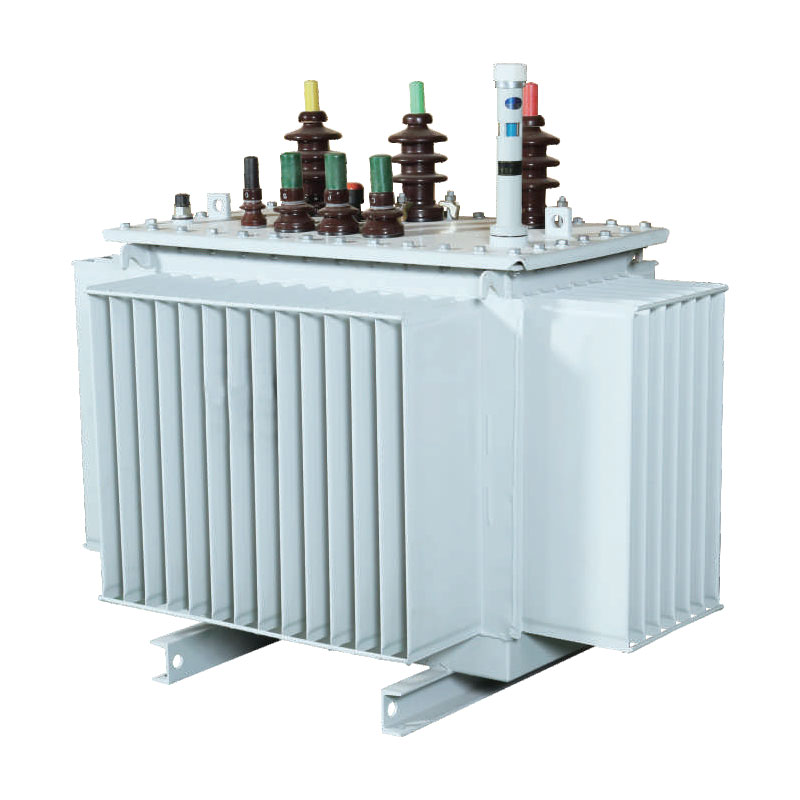

این ترانسفورماتور 630kVA غوطه ور در روغن خود خنک شونده نشان دهنده نسل جدیدی از توزیع با عملکرد بالا است. ترانسفورماتورها هسته آن از طراحی زخم سه بعدی مبتنی بر پیکربندی مثلث متساوی الاضلاع استفاده می کند که کوتاه ترین زمان را تضمین می کند. و مسیرهای مغناطیسی با طول مساوی برای هر سه فاز با شکاف هوای صفر، در حالی که مقطع ستون هسته یک دایره را تقریب می زند. در مقایسه با تجهیزات سنتی، به طور موثر تلفات و سر و صدا را کاهش می دهد، دقیق می شود تعادل سه فاز، هارمونیک های سوم را سرکوب می کند و عملکرد الکتریکی را به طور قابل توجهی بهینه می کند.
با پشتیبانی از سطوح ولتاژ 10 کیلو ولت، 20 کیلو ولت و 36 کیلو ولت، این واحد از یک روش خود خنک کننده غوطه ور در روغن استفاده می کند که نیازی به هیچ تجهیزات خنک کننده خارجی، اطمینان از عملکرد و نگهداری آسان و همچنین سازگاری قوی با کارهای مختلف شرایط این به طور گسترده در شبکه های شهری و روستایی، شرکت های صنعتی و معدنی و پست های یکپارچه استفاده می شود برنامه های کاربردی Usune - یک تامین کننده قابل اعتماد تجهیزات برق - با پشتیبانی یک زنجیره تامین بالغ، استاندارد شده را ارائه می دهد، محصولات با کیفیت بالا و خدمات پشتیبانی جامع به مشتریان جهانی.
هسته از ورق های فولادی سیلیکونی دانه گرا با نفوذپذیری بالا ساخته شده است که با استفاده از GEORG وارداتی پردازش شده است. تجهیزات برش متقاطع و یک تکنیک اتصال بدون درز 45 درجه برای حذف کامل شکاف های هوای مدار مغناطیسی. را ورقها به صورت مقطع دایرهای چند مرحلهای شکل میگیرند که به طور قابلتوجهی باعث کاهش بیمیلی مغناطیسی، بدون بار میشود. تلفات و صدای عملیاتی این طراحی مشکلات رایج ترانسفورماتورهای سنتی مانند سه فاز را حل می کند عدم تعادل و تلفات زیاد - در نتیجه عملکرد طولانی مدت و کم مصرف را تضمین می کند.
سیم پیچ ولتاژ بالا از یک ساختار استوانه ای استفاده می کند، در حالی که سیم پیچ ولتاژ پایین یک انتخاب بین پیکربندی های استوانه ای و فویل متناسب با شرایط عملیاتی خاص. این طراحی شار مغناطیسی را بهینه می کند توزیع، به طور موثر مقاومت تجهیزات را در برابر اتصال کوتاه و موج های صاعقه افزایش می دهد جلوگیری از گرمای بیش از حد موضعی این پایداری عملیاتی و مقاومت تداخلی برتر را تضمین می کند و باعث می شود مناسب برای محیط های پیچیده مانند سایت های صنعتی و شبکه های برق در فضای باز.
این مخزن از فولاد نورد سرد دقیق و با استفاده از خط تولید مخازن موجدار تخصصی ساخته شده است. دارای یک پوشش سطحی ضد خوردگی است که آن را قادر می سازد در شرایط سخت مانند قرار گرفتن در معرض روغن و خوردگی شیمیایی طراحی راه راه، اتلاف گرمای کارآمد را با تغییر شکل تطبیقی ترکیب می کند قابلیت ها؛ انبساط و انقباض حرارتی روغن عایق را در خود جای می دهد و هوای کامل را حفظ می کند مهر و موم به تاخیر در پیری روغن، و به طور قابل توجهی طول عمر تجهیزات را افزایش می دهد.
ترانسفورماتور 630 کیلوولت آمپر غوطه ور در روغن از یک ساختار عایق کلاس A با درجه بالا و هم مرکز استفاده می کند. سیم پیچ های ولتاژ پایین عایق بین سیم پیچ از یک طراحی ترکیبی استفاده می کند - ترکیبی از آستین های مقوایی با کوچک شکاف های روغن - برای اطمینان از استحکام دی الکتریک بالا و عملکرد عالی آب بندی. این طراحی به طور موثر کاهش می دهد خطرات ایمنی مانند نشت، اتصال کوتاه و خرابی عایق، از عملکرد مداوم 24 ساعته پشتیبانی می کند و مطابق با استانداردهای ملی ایمنی برق
ترانسفورماتور 630 کیلوولت آمپر غوطهور در روغن، قابلیتهای استثنایی صرفهجویی در مصرف انرژی و کاهش کربن را ارائه میدهد. فرمول های استاندارد امکان محاسبه دقیق هزینه های برق سالانه و انتشار کربن را فراهم می کند پشتیبانی مبتنی بر داده برای ارتقاء بهره وری انرژی شرکت و مدیریت هزینه. فرمول های اصلی به شرح زیر است:
1. فرمول هزینه برق سالانه: هزینه سالانه برق (CNY/سال) = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط
ضریب بار)²] × 365 × 24 × قیمت برق
2. فرمول انتشار سالانه CO2: انتشار سالانه کربن (کیلوگرم) = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (بار متوسط
ضریب)²] × 365 × 24 × ضریب انتشار کربن (kg-CO2/kWh)
در مقایسه با ترانسفورماتورهای قدیمی و قدیمی، این محصول دارای تلفات بی بار و بار کمتری است کاهش هزینه های برق و انتشار کربن در راستای سیاست های ارتقای انرژی سبز. بالا ارائه می دهد مقرون به صرفه بودن برای عملیات طولانی مدت و یک دوره بازپرداخت کوتاه که هم ارزش اقتصادی و هم زیست محیطی را ارائه می دهد.
| ظرفیت اسمی (کیلو ولت آمپر) | HV (kV) | محدوده ضربه زدن ولتاژ بالا | LV (kV) | گروه برداری | تلفات بدون بار (کیلو وات) | کاهش بار (کیلووات) | جریان بدون بار (%) | امپدانس (%) | وزن کل (کیلوگرم) | L×W×H (mm) | مرکز نصب / سوراخ نصب (میلی متر) |
| 30 |
6 6.3 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40×400 (50) 4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
توجه: برای ترانسفورماتورهای با ظرفیت نامی 500 کیلو ولت آمپر و کمتر، تلفات بار بالای سطح شیب دار در جدول است. قابل اجرا برای Dyn11 گروه اتصال، و کاهش بار در زیر سطح شیب دار برای گروه اتصال Yyn0 قابل اعمال است.
| ظرفیت اسمی (کیلو ولت آمپر) | HV (kV) | محدوده ضربه زدن ولتاژ بالا | LV (kV) | گروه برداری | تلفات بدون بار (کیلو وات) | کاهش بار (کیلووات) | جریان بدون بار (%) | امپدانس (%) | وزن کل (کیلوگرم) | L×W×H (mm) | مرکز نصب / سوراخ نصب (میلی متر) |
| 30 |
6 6.3 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| ظرفیت اسمی (کیلو ولت آمپر) | HV (kV) | محدوده ضربه زدن ولتاژ بالا | LV (kV) | گروه برداری | تلفات بدون بار (کیلو وات) | کاهش بار (کیلووات) | جریان بدون بار (%) | امپدانس (%) | وزن کل (کیلوگرم) | L×W×H (mm) | مرکز نصب / سوراخ نصب (میلی متر) |
| 30 |
6 6.3 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
در یک پروژه ارتقاء شبکه روستایی در ژجیانگ، تجهیزات قدیمی و با تلفات زیاد به صورت دستهای جایگزین شدند. آدرس دادن مسائلی مانند نوسانات بار قابل توجه، عدم تعادل سه فاز و هارمونیک بیش از حد، محصول - استفاده از مزایای هسته زخم سه بعدی برای تثبیت و تعادل ولتاژ - به طور اساسی بهبود یافته است کیفیت منبع تغذیه اندازهگیریهای میدانی کاهش بیش از 30 درصدی در تلفات بیباری در واحد و کاهش 40 درصدی را نشان داد. نرخ شکست منبع تغذیه برای منطقه توزیع این واحد برای عملیات پیچیده روستایی مناسب است شرایط، تسهیل ارتقاء شبکه با مصرف انرژی.
یک ایستگاه شارژ کامیون های سنگین در سوژو چندین واحد از این مدل ترانسفورماتور را برای پشتیبانی مستقر کرد. عملیاتی که شامل راه اندازی/توقف مکرر شمع های شارژ و تغییرات ناگهانی بار است. با حرارت عالی عملکرد اتلاف (خود خنک کننده غوطه ور در روغن)، ترانسفورماتور سیم پیچ پایدار و قابل کنترل را حفظ می کند. دما در طول کار با بار کامل بدون سفرهای مربوط به گرمای بیش از حد. این 24 ساعت بدون وقفه را تضمین می کند عملیات ایستگاه، به طور موثر هزینه های مربوط به تعمیر و نگهداری و خرابی را کاهش می دهد.
این محصول از تمام رتبه های ولتاژ بالا (10 کیلو ولت، 20 کیلو ولت و 36 کیلو ولت) پشتیبانی می کند و برای کاربردها مناسب است. مانند ارتقاء شبکه شهری و روستایی، توزیع برق صنعتی و معدنی، ایستگاه های شارژ و پست های پیش ساخته یا مدولار دارای طراحی خود خنک کننده بدون فن و غوطه ور در روغن است که برای فضای باز مناسب است نصب؛ در برابر درجه حرارت شدید، گرد و غبار و خوردگی خفیف مقاوم است و سازگاری فوق العاده ای را ارائه می دهد به شرایط عملیاتی مختلف
ویژگی اصلی این محصول صرفه جویی در انرژی ساختار هسته زخم بدون شکاف سه بعدی آن است که به طور قابل توجهی مغناطیسی را کاهش می دهد. تلفات مدار، بی باری و بار، در حالی که به طور موثر تلفات هارمونیک و گرما را کاهش می دهد. تحت استاندارد در شرایط عملیاتی، مصرف انرژی کلی را 20 تا 30 درصد در مقایسه با تجهیزات معمولی کاهش می دهد همان ظرفیت این منجر به صرفه جویی قابل توجهی در هزینه های برق سالانه و کاهش انتشار کربن می شود با سیاست های انرژی سبز و ارائه مزایای اقتصادی برجسته بلندمدت.
این تجهیزات از یک مخزن روغن موجدار ایزوله شده با هوا و مواد عایق ضد خوردگی کلاس A استفاده می کند که به طور قابل توجهی پیری روغن و خود واحد را به تاخیر می اندازد و در نتیجه عمر مفید بیشتری نسبت به استاندارد دارد ترانسفورماتورها میزان خرابی پایین و مقاومت قوی در برابر ضربه و تداخل دارد. نگهداری روتین فقط به بررسی دوره ای سطح روغن و وضعیت عایق نیاز دارد، که O&M را ساده و مقرون به صرفه می کند - ایده آل برای سناریوهایی که نیاز به عملیات طولانی مدت و بدون وقفه دارند.
