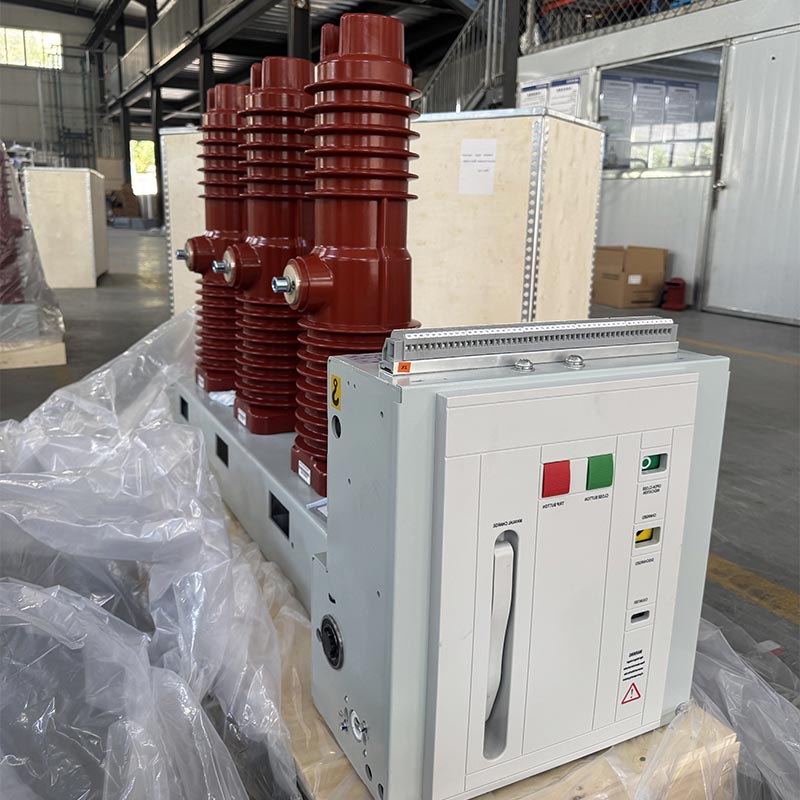

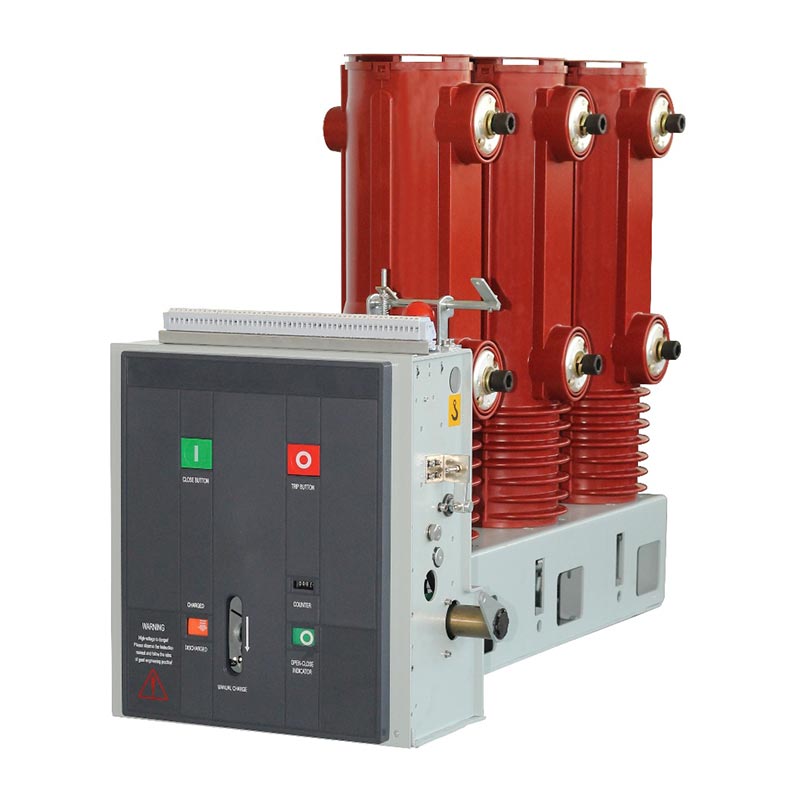

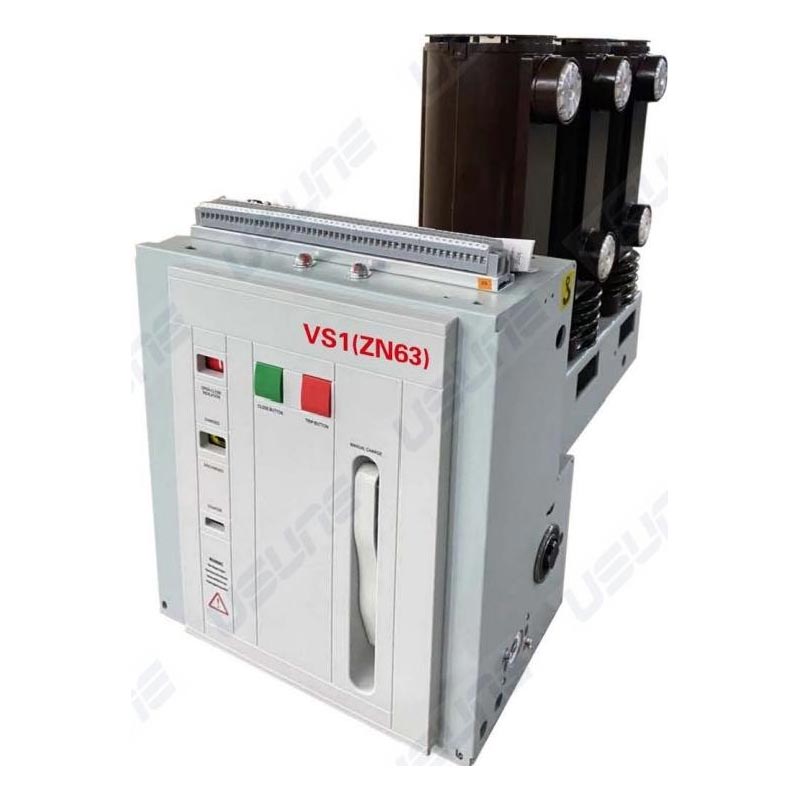

مدار شکن خلاء داخلی نصب شده جانبی

مدار شکن خلاء داخلی Usune Side Mounted Indoor Indoor یک کلید ولتاژ بالا ثابت است که عمدتاً در تجهیزات ثابت استفاده می شود. تابلو برق می توان آن را به طور مستقل یا یکپارچه در سیستم های منبع تغذیه شبکه حلقه، ترانسفورماتورهای جعبه ای استفاده کرد. و سیستم های مختلف منبع تغذیه غیر استاندارد. مزیت اصلی آن در فناوری خاموش کردن قوس خلاء است. اجتناب از آلودگی و آسیب ناشی از رسانه های خاموش کننده قوس سنتی، به طور موثر منبع تغذیه را بهبود می بخشد. ایمنی و ثبات این محصول به طور مستقل توسط کارخانه Usune با بالغ توسعه و تولید شده است فرآیندهای تولید و کنترل کیفیت دقیق، حصول اطمینان از عملکرد پایدار و قابل اعتماد تحت مجموعه های مختلف شرایط

استانداردها و اختیارات محصول برای اطمینان از قابلیت اطمینان و انطباق محصول، جاروبرقی داخلی نصب شده جانبی Usune Circuit Breaker به شدت به استانداردهای معتبر داخلی و بین المللی، از جمله GB/T1984-2014 "High" پایبند است. مدار شکن های ولتاژ، JB3855-1996 "3.6 ~ 40.5KV مدار قطع کننده مدار خلاء ولتاژ بالا داخلی"، و DL/T403-2000 "شرایط فنی سفارش کلیدهای مدار خلاء 12~40.5KV" و مطابق با الزامات مربوطه IEC62271-100:2008. هر محصول قبل از خروج از کارخانه تحت بازرسی دقیق کارخانه ای و تمام فنی قرار می گیرد پارامترها الزامات طراحی را برآورده می کنند، که نشان دهنده تعهد Usune به کیفیت محصول و اطمینان از استفاده ایمن برای آن است کاربران

محیط عملیاتی و کاربرد

مدار شکن خلاء داخلی نصب شده جانبی بسیار سازگار با محیط های مختلف و مناسب برای شرایط عملیات داخلی زیر:

1. دمای محیط: حداکثر +40℃، حداقل -15℃
2. رطوبت محیط: میانگین رطوبت نسبی روزانه ≤95%، میانگین ماهانه ≤90%؛ فشار بخار متوسط روزانه ≤22×10-3MPa، میانگین ماهانه ≤1.8×10-3MPa
3. ارتفاع: بیش از 1000 متر نباشد
4. شدت لرزه ای: از 8 درجه بیشتر نباشد
5. محیط جوی: عاری از گرد و غبار قابل توجه، دود، گازهای خورنده و قابل اشتعال، بخارات یا اسپری نمک آلودگی

توجه: اگر محیط عملیاتی واقعی از شرایط عادی بالا فراتر رفت، لطفاً با آن مشورت کنید سازنده حرفه ای Usune برای سفارشی کردن راه حل محصول مناسب.

ساختار و عملکرد

1. ساختار کلی

مدار شکن خلاء داخلی نصب شده جانبی، مکانیزم عملکرد و محفظه خاموش کننده قوس مدار رسانای اصلی از نوع سه فاز روی زمین است. قطع کننده خلاء به صورت طولی در داخل یک سیلندر عایق لوله ای ساخته شده با فرآیند APG رزین اپوکسی نصب می شود. این عملکرد عالی ضد خزش را ارائه می دهد، به طور قابل توجهی تجمع گرد و غبار را در سطح قطع کننده کاهش می دهد. جلوگیری از تأثیر عوامل خارجی بر عملکرد آن و تضمین عملکرد عایق بالا حتی در شرایط مرطوب و محیط های به شدت آلوده

2. ساختار مکانیزم عملیاتی

مکانیسم عملیاتی یک مکانیسم مسطح فنری است که از ذخیره انرژی دستی و الکتریکی پشتیبانی می کند. را موتور عامل در کابینت جلوی قطع کننده نصب شده است. کابینت به پنج مجموعه تقسیم شده است فضاها توسط چهار پارتیشن میانی که اجزای ذخیره انرژی، انتقال، خاموش شدن و بافر را در خود جای می دهند به ترتیب. این محصول وقفه و مکانیسم عملیاتی را در یک طرح واحد ادغام می کند و از بالا بودن اطمینان حاصل می کند درجه تطابق بین عملکرد عملیاتی مکانیزم و باز و بسته شدن قطع کننده الزامات این کار باعث کاهش گام های میانی غیر ضروری، کاهش مصرف انرژی و نویز و بهبود می شود قابلیت اطمینان عملیاتی

مشخصات اصلی و پارامترهای فنی

نصب و راه اندازی

1. قطع کننده مدار را از نظر خرابی بررسی کنید. اگر آسیب دید، فوراً استفاده از آن را متوقف کنید.
2. آلاینده ها را (به ویژه از سطح عایق) حذف کنید. آلاینده های ایجاد شده در حین حمل و نقل یا ذخیره سازی می تواند بر عملکرد عایق محصول تأثیر بگذارد.
3. کلید مدار را به صورت دستی برای ذخیره انرژی و انجام عملیات بسته کردن/باز کردن در صورت نیاز، راه اندازی کنید. مشاهده اینکه آیا وضعیت ذخیره انرژی و نشانگرهای وضعیت بسته شدن/باز شدن عادی هستند یا خیر.
4. کلید مدار را برای ذخیره انرژی و انجام عملیات بستن/باز کردن با استفاده از توان عملیاتی به کار بگیرید تامین، بررسی اینکه آیا وضعیت ذخیره انرژی و نشانگرهای موقعیت طبیعی هستند یا خیر.
5. عملکرد قطع کننده مدار از نوع گاری دستی: دستگیره فشار را در سوراخ فشار قرار دهید، در جهت عقربه های ساعت بچرخانید تا پیشروی و در خلاف جهت عقربه های ساعت برای جمع شدن، با فشار کلی 300±3 میلی متر. در حالت باز، به آرامی آن را حرکت دهید در موقعیت کار یا تست، دسته را 30 بار با سرعت متوسط بچرخانید تا صدای "کلیک" شنیده شود. نشان می دهد که در موقعیت خود قرار دارد (برای جلوگیری از آسیب رساندن به مکانیزم فشار، از نیروی بیش از حد استفاده نکنید). در این زمان، نشانگرهای موقعیت مربوطه (S8، S9) فعال خواهند شد.

توجه: هنگام استفاده از دستگاه اینترلاک کننده بسته، منبع تغذیه مدار اینترلاک باید برای باز کردن قفل آن وصل شود قبل از بسته شدن؛ هنگام باز کردن بسته بندی، مطابق با الزامات بسته بندی عمل کنید و زانویی قطع کننده مدار را بالا ببرید برای اطمینان از اینکه بازوی خروجی پایینی تحت بار است، از ضربه و لرزش شدید جلوگیری کنید. دستگاه بالابر را حذف کنید قبل از قرار دادن آن در کابینت لازم است.

مطالعه موردی کاربردی در دنیای واقعی

مورد: یک پارک صنعتی بزرگ در جنوب چین 50 دستگاه قطع کننده مدار داخلی خلاء داخلی Usune را خریداری کرد (مدل VS1-12/1250-25) برای سیستم توزیع برق کارگاه تولیدی خود. چندین خط تولید در پارک فعال است به طور متناوب، نیاز به تعویض مکرر برق و قابلیت اطمینان بالا در قطع جریان اتصال کوتاه. از آنجایی که نصب و راه اندازی در سال 2024، محصولات به مدت 12 ماه متوالی بدون خرابی پایدار عمل کرده اند. حفاظت و کنترل موثر سیستم قدرت، کاهش زمان خرابی تجهیزات و بهبود پارک راندمان تولید به عنوان یک تامین کننده محلی چینی، Usune راهنمای نصب کامل در محل و خدمات تعمیر و نگهداری پس از فروش، کسب تحسین بالا از مشتری.

سوالات متداول

Q1: اگر محیط عملیاتی واقعی قطع کننده مدار از نیازهای عادی فراتر رود چه؟

A1: اگر دمای محیط، رطوبت، ارتفاع و غیره بیش از نیازهای عادی است، لطفا با سازنده، Usune، بلافاصله. یک تیم فنی حرفه ای یک نظرسنجی در محل انجام می دهد و یک را سفارشی می کند راه حل محصول سازگار با محیط خاص برای اطمینان از عملکرد پایدار مدار شکن تحت خاص شرایط Usune به عنوان یک تامین کننده مسئول، متعهد به ارائه راه حل های شخصی برای هر مشتری است.

Q2: چگونه می توان مدار شکن خلاء داخلی Usune Side Mounted را برای افزایش عمر مفید آن حفظ کرد؟

A2: تعمیر و نگهداری معمول عمدتا شامل سه نکته است: اول، به طور مرتب سطح عایق را تمیز کنید تا از کثیفی جلوگیری شود تجمع ناشی از تأثیر بر عملکرد عایق؛ دوم، به طور منظم وضعیت ذخیره انرژی را بررسی کنید، نشانگرهای باز/بستن و سیم کشی برای اطمینان از عدم شلی یا آسیب. سوم، هدایت دستی و الکتریکی تست های عملیاتی هر 6 ماه یکبار برای بررسی انعطاف پذیری و قابلیت اطمینان مکانیزم عملیاتی. علاوه بر این، کارخانه راهنمای تعمیر و نگهداری دقیق و راهنمایی های پس از فروش را برای کمک به کاربران در نگهداری محصول ارائه می دهد از نظر علمی
