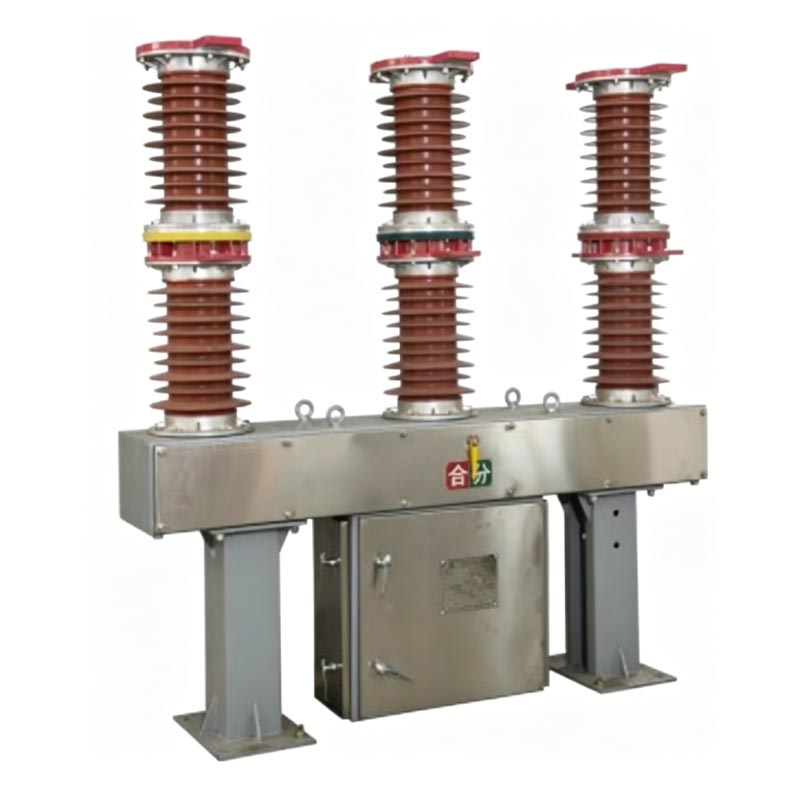

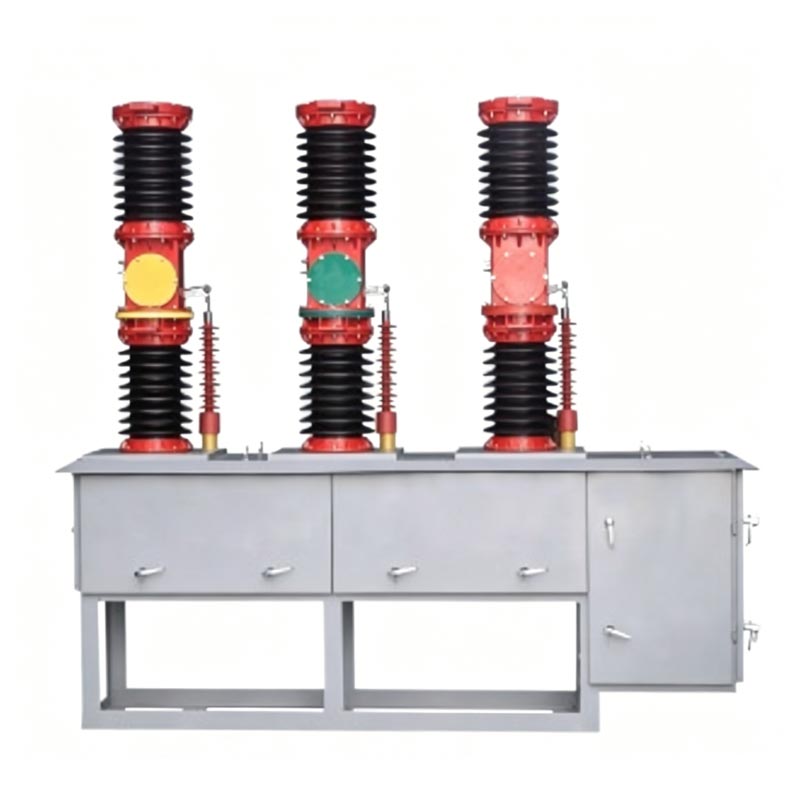

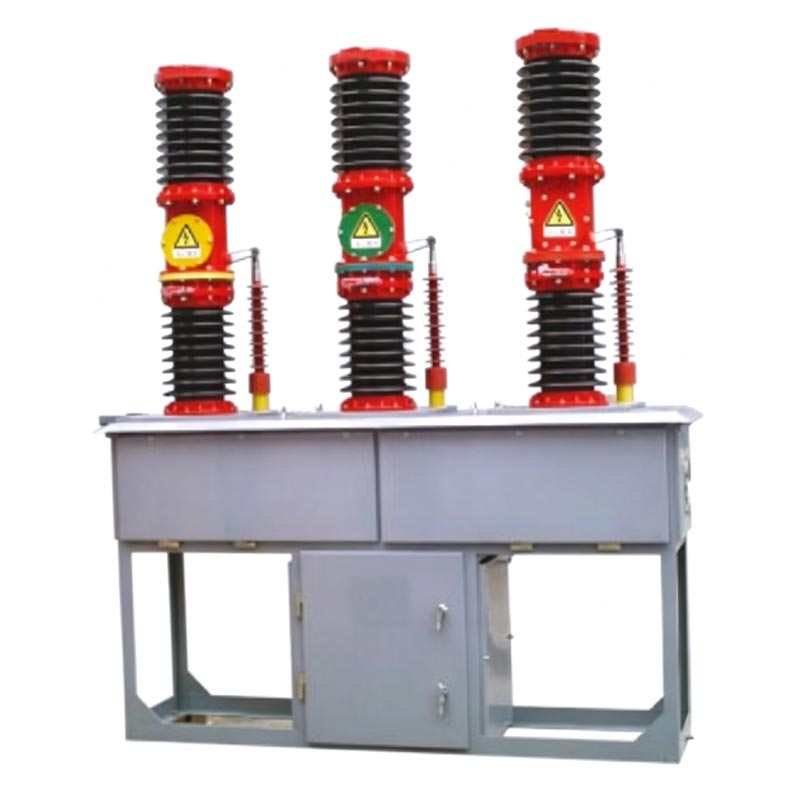

مدار شکن خلاء فضای باز Zw7-40.5

مدار شکن خلاء فضای باز Usune Zw7-40.5 یک مدارشکن خلاء ولتاژ بالا در فضای باز مناسب برای 50 هرتز است. سیستم های انتقال و توزیع برق سه فاز AC، 24-40.5 کیلو ولت، عمدتاً برای کنترل سیستم، حفاظت، بخش بندی و سوئیچینگ بانک خازن. هنگامی که همراه با یک Recloser استفاده می شود، بخش بندی هوشمند را فعال می کند بسته شدن مجدد کنترل سیستم قدرت؛ از مکانیسم های عملیاتی فنر یا الکترومغناطیسی پشتیبانی می کند، مکانیکی پایدار دارد عملکرد، و خطر آتش سوزی یا انفجار ندارد. مطابق با GB1984-1989 "شکن های مدار ولتاژ بالا AC" و استانداردهای IEC56، IEC62271-100 "قطع کننده های مدار جریان متناوب ولتاژ بالا".

ویژگی های فنی اصلی

1. عملکرد شکست عالی: از فناوری خاموش کردن قوس خلاء استفاده می کند که منجر به شکستگی قوی می شود. ظرفیت، عمر الکتریکی طولانی و عمر مکانیکی تا 10000 سیکل.
2. بدون نیاز به تعمیر و نگهداری و قابل اعتماد: ساختار ساده، بدون نیاز به تعمیر و نگهداری منظم و عمر طولانی.
3. عایق عالی و عملکرد ضد آلودگی: عملکرد عایق قوی در فضای باز و برجسته قابلیت ضد آلودگی
4. پیکربندی هوشمند انعطاف پذیر: می تواند به یک ترانسفورماتور جریان داخلی مجهز شود (دقت تا 0.2S کلاس) برای اندازه گیری و حفاظت اتصال سه فاز.
5. سازگاری گسترده مکانیسم های عملیاتی: قابل انطباق با مکانیسم های عملیاتی فنر یا الکترومغناطیسی، قادر می سازد عملیات مکرر و قابل اعتماد

دامنه کاربرد

1. خطوط و پست های انتقال و توزیع 24-40.5kV
2. پروژه های نوسازی و توسعه شبکه برق شهری و روستایی
3. مزارع بادی، نیروگاه های خورشیدی و سیستم های برق صنعتی
4. سوئیچینگ بانک خازن و برنامه های کاربردی قطع کننده مدار
5. مناطق ساحلی، مرتفع، و به شدت آلوده

موارد کاربردی دنیای واقعی

1. نام پروژه: پروژه اتصال به شبکه مزرعه بادی 35 کیلوولت در شمال چین

2. مشتری: State Grid Hebei Electric Power Co., Ltd.

3. پیشینه پروژه: این مزرعه بادی در یک منطقه ساحلی با رطوبت بالا، نمک پاشی شدید و رعد و برق های مکرر سیستم خط خروجی 35 کیلو ولتی آن به قطع کننده های مدار قابل اعتماد برای کنترل، خطا نیاز دارد عملیات جداسازی و بسته شدن مجدد خودکار

4. راه حل: Uxin Electric 12 مجموعه از مدار شکن خلاء فضای باز Zw7-40.5 ارائه کرد، مجهز به مکانیزم های فنری و ترانسفورماتورهای جریان داخلی کلاس 0.2S.

5. دستاوردهای کاربردی
- عملکرد پایدار به مدت بیش از 5 سال در محیط های با رطوبت بالا و نمک پاشی بالا
- میزان موفقیت 100% در 187 عملیات قطع اتصال کوتاه
- عملکرد باز کردن هوشمند زمان قطع برق را تا 85 درصد کاهش می دهد.
- طراحی بدون نیاز به تعمیر و نگهداری هزینه های عملیاتی و نگهداری سالانه را تا 60 درصد کاهش می دهد.

6. بازخورد مشتری

مدار شکن خلاء فضای باز Usune Zw7-40.5 عملکرد بسیار قابل اعتمادی را در ساحل ما نشان داده است. مزرعه بادی عملکرد پیشگیری از آلودگی و عملکردهای حفاظت هوشمند آن به طور قابل توجهی بهبود یافته است پایداری شبکه.” - مدیر پروژه، شرکت دولتی گرید هبی الکتریک، با مسئولیت محدود.

پارامترهای فنی اصلی

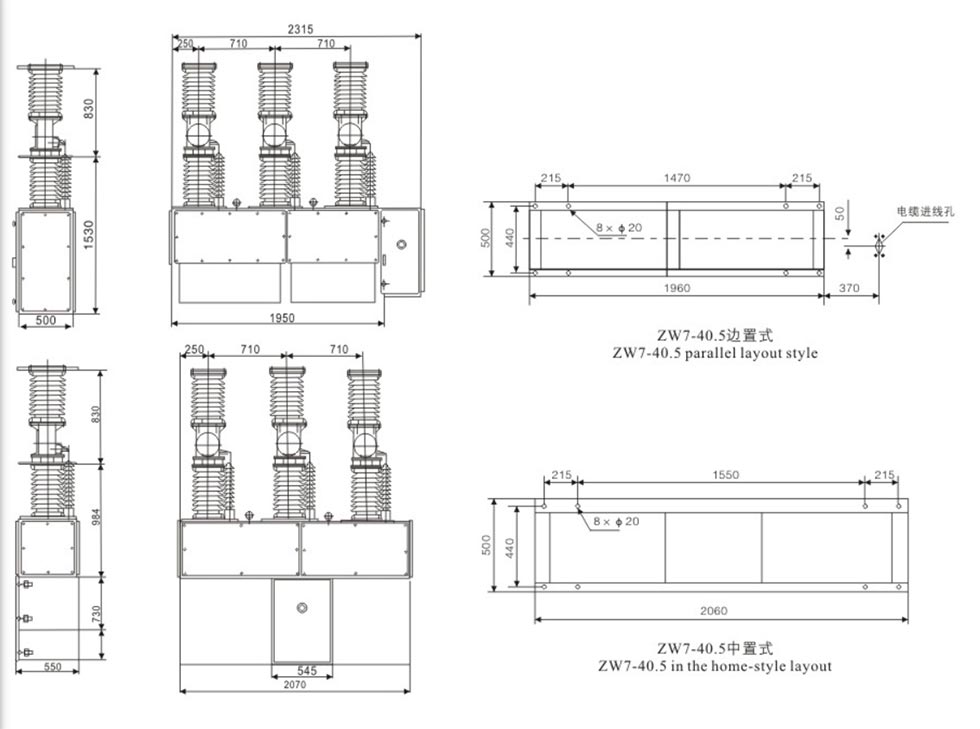

ابعاد بیرونی

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

سوالات متداول

Q1: کدام مکانیسم های عملیاتی را می توان با مدار شکن خلاء فضای باز Zw7-40.5 استفاده کرد؟

پاسخ: می توان از مکانیسم های فنری یا الکترومغناطیسی استفاده کرد. مکانیسم های فنری عملکرد بالایی دارند قابلیت اطمینان و هزینه های نگهداری کم، آنها را برای اکثر برنامه های کاربردی در فضای باز مناسب می کند.

Q2: آیا می توان ترانسفورماتور جریان داخلی را بعداً اضافه کرد؟

ج: بله. نسبت فعلی و کلاس دقت (0.2S/0.5/10P10) باید هنگام سفارش مشخص شود.

Q3: چرخه تعمیر و نگهداری معمولی چیست؟

A: در استفاده معمولی، دوره بدون تعمیر و نگهداری 10-15 سال است. یک بازرسی بصری هر 2 سال توصیه می شود، و یک بازرسی مکانیکی جزئی هر 5 سال یکبار.

خلاصه

مدار شکن خلاء فضای باز Usune Zw7-40.5 ترکیبی از فناوری پیشرفته خلاء، طراحی ساختاری قوی و ویژگی های هوشمند Usune Electric به عنوان یک تامین کننده قابل اعتماد چینی به طور مداوم کیفیت و کیفیت بالا را تضمین می کند محصولات با کارایی بالا، آنها را به گزینه ای ایده آل برای سیستم های قدرت مدرن تبدیل می کند که نیاز به قابلیت اطمینان، ایمنی و... هزینه های پایین چرخه عمر
