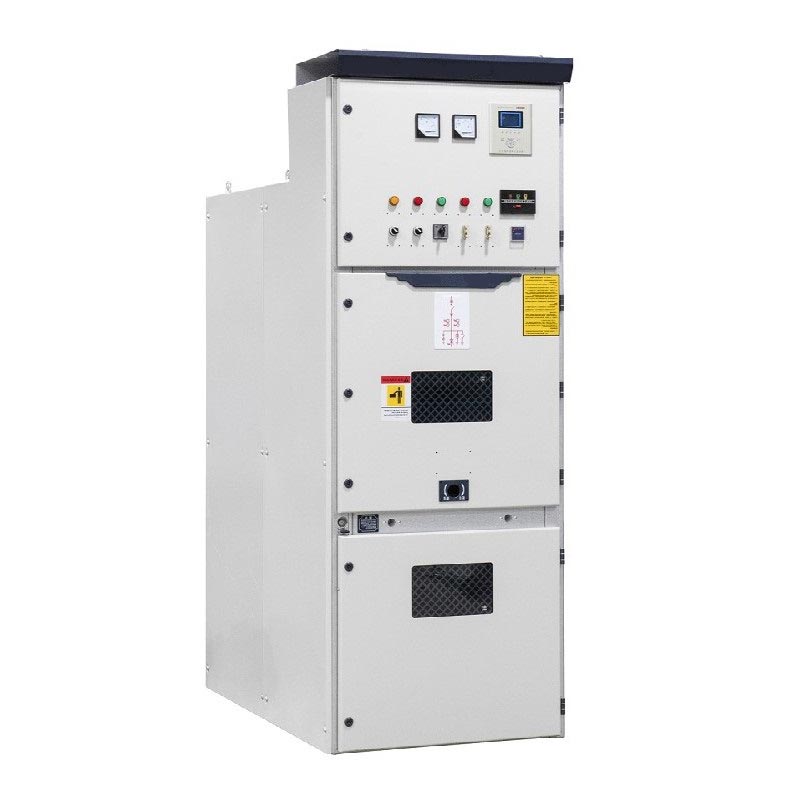

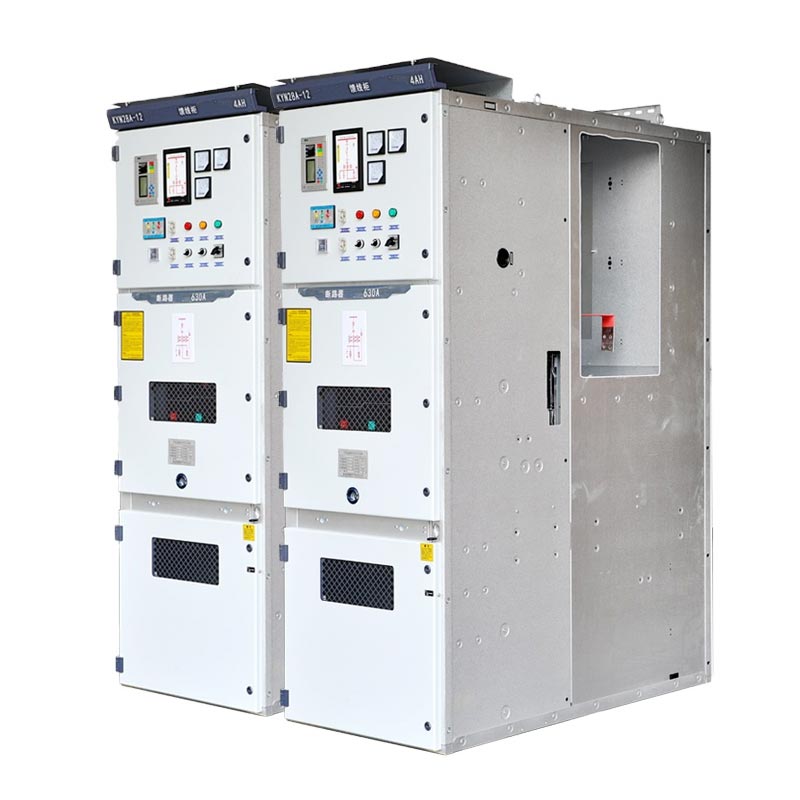

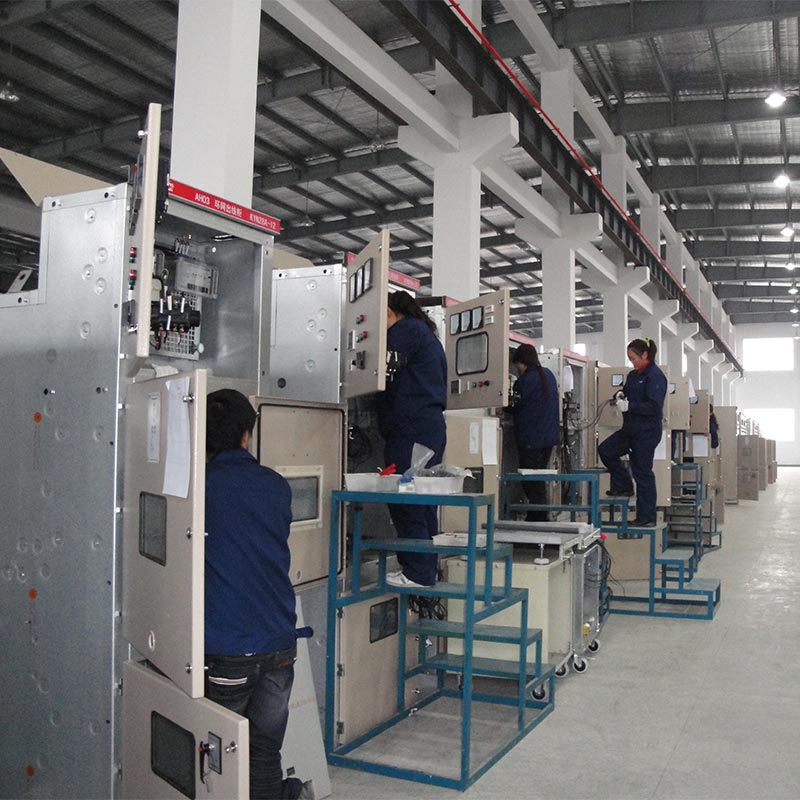

پانل VCB داخلی 11 کیلو ولت ولتاژ متوسط Usune (سری KYN28) یک تابلو برق زرهی، قابل برداشت و فلزی است. طراحی شده برای دریافت، توزیع، کنترل و حفاظت ایمن و کارآمد شبکه های برق فشار متوسط. آن را یک واحد توزیع هسته ای در سیستم قدرت است که عملکرد پایدار سیستم را در هر دو حالت عادی و خطا تضمین می کند شرایط
- سیستم های کاربردی: 3.6 تا 12 کیلو ولت / 24 کیلو ولت سه فاز AC 50/60 هرتز
- استانداردها: IEC 62271-200، GB 3906، DL/T 404
- ساختار هسته: محفظه فلزی زرهی، ساختار چرخ دستی قابل جابجایی
- رتبه حفاظتی: کابینت IP4X، داخلی IP2X
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
| مدل | ولتاژ نامی | برنامه |
| KYN28A-12 | 12 کیلوولت (7.2 کیلوولت/3.6 کیلوولت اختیاری) | سیستم توزیع ولتاژ متوسط کلاس 10 کیلو ولت |
| KYN28-24 | 24 کیلو ولت | سیستم توزیع ولتاژ متوسط کلاس 20 کیلوولت |
| مورد | KYN28A-12 (12 کیلوولت) | KYN28-24 (24 کیلوولت) | واحد |
| ولتاژ نامی (Ur) | 12 | 24 | کیلوولت |
| فرکانس رتبه بندی شده | 50/60 | 50/60 | هرتز |
| جریان دارای رتبه (Ir) | 630 تا 3150 | 630 تا 3150 | A |
| جریان قطعی نامی اتصال کوتاه | 25، 31.5، 40، 50 | 25، 31.5 | kA |
| جریان مقاومت کوتاه مدت (3s/4s) | 25، 31.5، 40، 50 | 25، 31.5 | kA |
| حداکثر جریان مقاومت دارای امتیاز | 63، 80، 100، 125 | 63، 80 | kA |
| ولتاژ مقاومتی با فرکانس برق 1 دقیقه (فاز به فاز/فاز به زمین) | 42 | 65 | کیلوولت |
| ولتاژ مقاومت در برابر ضربه رعد و برق (اوج) | 75 | 125 | کیلوولت |
| مدرک حفاظتی | IP4X (محفظه)، IP2X (محفظه های داخلی) | IP4X (محفظه)، IP2X (محفظه های داخلی) | — |
| دمای محیط عملیاتی | -15 ℃ +40 درجه سانتیگراد | -15 ℃ +40 درجه سانتیگراد | ℃ |
| ارتفاع | ≤1000 متر (برای ارتفاع بالاتر کاهش یافته است) | ≤1000 متر (برای ارتفاع بالاتر کاهش یافته است) | m |

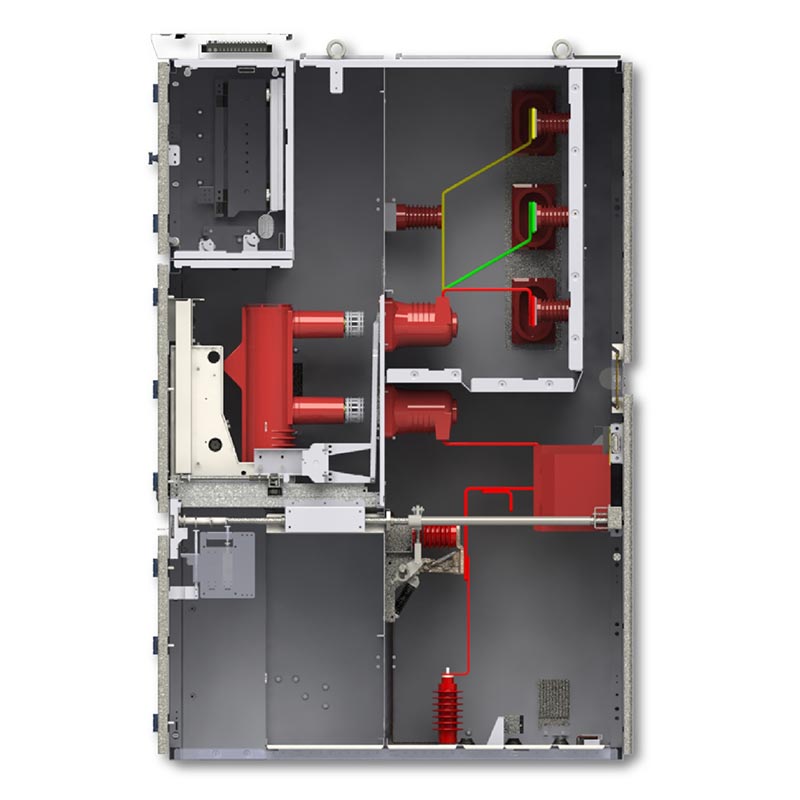

پانل Vcb داخلی 11 کیلو ولت ولتاژ متوسط از صفحات فولادی برای جداسازی پنج محفظه فلزی زمین شده مستقل استفاده می کند. سرکوب موثر گسترش قوس های خطا و تضمین ایمنی شخصی:
1. محفظه قطع کننده مدار: واگن برقی مدار شکن خلاء قابل جابجایی داخلی (VS1/ZN63A، VD4، و غیره)، مجهز با قفل مکانیکی، به چرخ دستی اجازه می دهد بین موقعیت های کاری، آزمایشی و قطع شده جابجا شود.
2. محفظه باسبار: شامل شینه های اصلی و شینه های شاخه ای است که به طور کامل از محفظه های دیگر جدا شده اند. جلوگیری از انتشار خطا
3. محفظه کابل: مجهز به ترانسفورماتورهای جریان (CTs)، ترانسفورماتورهای ولتاژ (PTs)، کلیدهای زمین، پایانه های کابل و برقگیر برای اتصال کابل و حفاظت.
4. محفظه ابزار کنترل: رله های محافظ خانه ها، ابزار، سوئیچ های کنترل، چراغ های نشانگر، و مدارهای ثانویه برای نظارت و بهره برداری
5. کانال کاهش فشار: دارای یک دستگاه کاهش فشار در بالا برای آزاد کردن ایمن فشار قوس و گاز در داخل در صورت وجود خطاهای داخلی، جلوگیری از آسیب به کابینت و آسیب پرسنل.

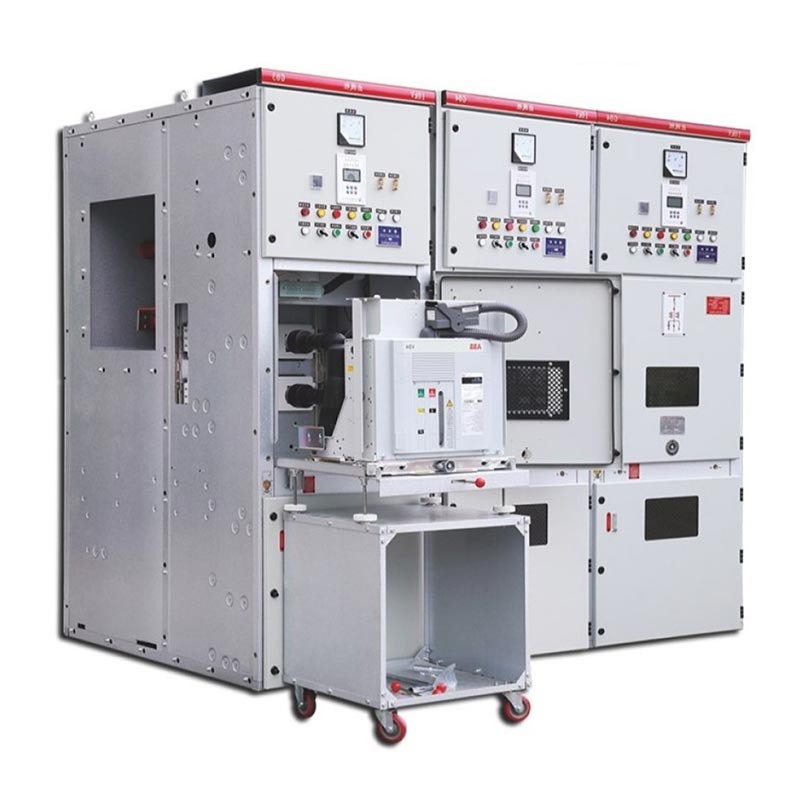

1. طراحی گاری دستی قابل جابجایی: گاری دستی پانل Vcb داخلی 11 کیلو ولت ولتاژ متوسط کاملاً قابل تعویض است و به شما امکان می دهد
برای بازرسی سریع و جایگزینی بدون نیاز به قطع کامل شین، که به طور قابل توجهی زمان خرابی را کاهش می دهد.
2. در هم تنیدگی مکانیکی پنج پیشگیری جامع:
- از باز و بسته شدن تصادفی کلیدهای مدار جلوگیری می کند
- از هل دادن یا کشیدن واگن برقی مدار شکن تحت بار جلوگیری می کند
- از بسته شدن تصادفی سوئیچ اتصال به زمین در هنگام برق جلوگیری می کند
- از برق انداختن سوئیچ اتصال به زمین در حالت بسته جلوگیری می کند
- از ورود تصادفی به یک محفظه پر انرژی جلوگیری می کند
3. محفظه های مستقل کاملاً محصور: پارتیشن های فلزی مناطق عملکردی را از هم جدا می کنند و به طور موثر قوس را سرکوب می کنند. تبلیغ و دخالت متقابل
4. عملیات و نگهداری از جلو: تمام عملیات و نگهداری را می توان از جلوی کابینت تکمیل کرد. صرفه جویی در فضای نصب
5. قابلیت اطمینان بالا و ایمنی بالا: مطابق با استانداردهای اصلی بین المللی، با سطوح عایق بالا و مقاومت در برابر خطای قوی
6. طراحی مدولار: می توان به صورت انعطاف پذیر به عنوان کابینت خط ورودی، کابینت خط خروجی، کابینت اندازه گیری، پیکربندی کرد. کابینت بخش شینه و غیره
1. کابین خط ورودی (پذیرش شبکه برق)
2. کابینه خط خروجی (توزیع نیرو به بارها، موتورها و ترانسفورماتورها)
3. کابین کنترل موتور (راه اندازی موتور بزرگ، توقف و حفاظت)
4. کابینت تغذیه ترانسفورماتور (حفاظت ترانسفورماتور توزیع)
5. کابینه تقسیم شینه (بخش بندی شینه و سوئیچینگ انتقال خودکار)
چالش های پروژه: پتروشیمی دارای الزامات بسیار بالایی برای تداوم تامین برق، ایمنی و
تحمل خطا، نیاز به عملیات پایدار طولانی مدت.
راه حل: 36 کابینت قطع کننده مدار خلاء Usune KYN28A-12 برای خطوط ورودی و خروجی سیستم و
کنترل موتور بزرگ
نتایج عملیاتی: عملکرد مداوم و پایدار به مدت بیش از 8 سال بدون نقص عمده، به طور موثر
حفاظت از اضافه بار و اتصال کوتاه، تضمین تولید بدون وقفه.
چالش های پروژه: فضای محدود در اتاق توزیع برق ساختمان بلندمرتبه که به جمع و جور، ایمن و
تجهیزات با قابلیت نگهداری آسان
راه حل: 22 واحد کلید Usune KYN28A-12 را با ساختار قابل دسترسی از جلو پیکربندی کنید.
نتایج عملیاتی: استفاده از فضای زیاد، نگهداری راحت و حفاظت قابل اعتماد برای بارهای بحرانی مانند
به عنوان روشنایی ساختمان، تهویه مطبوع و حفاظت در برابر آتش.
پاسخ: تفاوت اصلی در سطح ولتاژ نامی است: KYN28A-12 برای سیستم های 12 کیلوولت (کلاس 10 کیلوولت) مناسب است، در حالی که KYN28-24 برای سیستم های 24 کیلوولت (کلاس 20 کیلوولت) مناسب است. هر دو با توجه به سطح ولتاژ مربوطه خود طراحی شده اند از نظر فاصله عایق، انتخاب اجزای عایق و پارامترهای رتبه بندی اجزای داخلی.
ج: بله. به عنوان یک تولید کننده حرفه ای، Usune می تواند پارامترها را با توجه به نیازهای پروژه تنظیم کند استانداردهای منطقه ای مختلف مانند IEC و ANSI، و می تواند مدل های قطع کننده مدار، رله های حفاظتی و ابعاد
A: در شرایط عادی تعمیر و نگهداری، عمر خدمات طراحی شده 20-30 سال است. تعمیر و نگهداری معمول به طور عمده شامل تست عایق، بررسی مشخصه قطع کننده مدار و کالیبراسیون رله می باشد. چرخ دستی قابل برداشت ساختار امکان تعویض سریع را فراهم می کند و زمان خرابی تعمیر و نگهداری را به میزان قابل توجهی کاهش می دهد.
