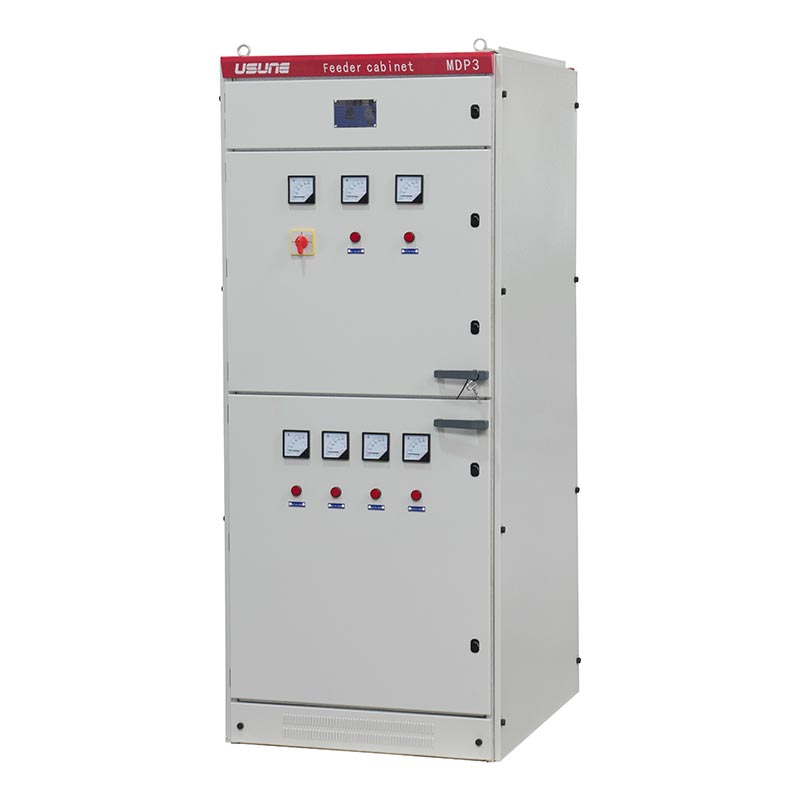

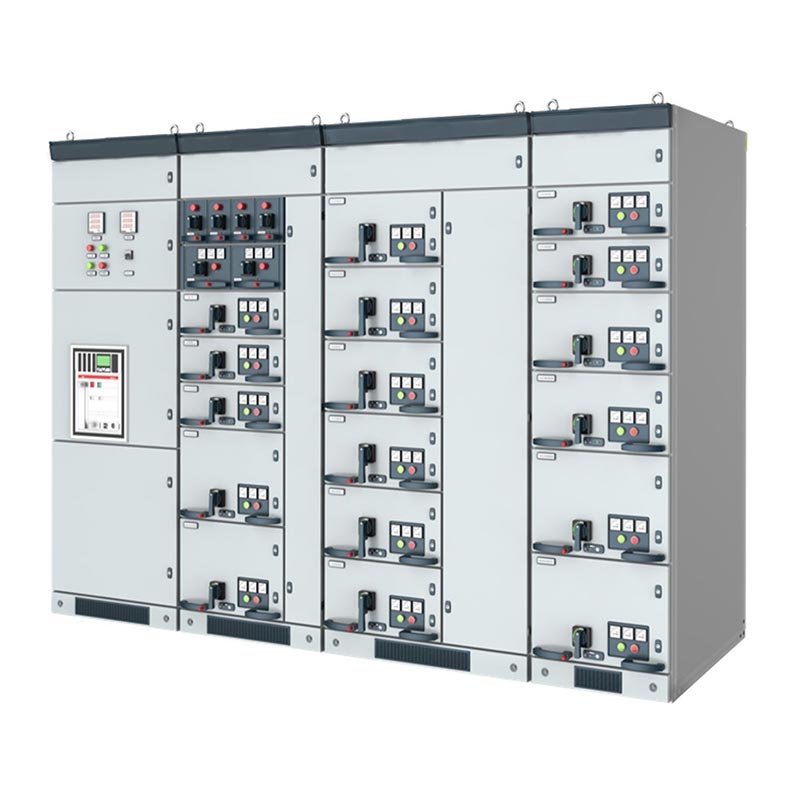

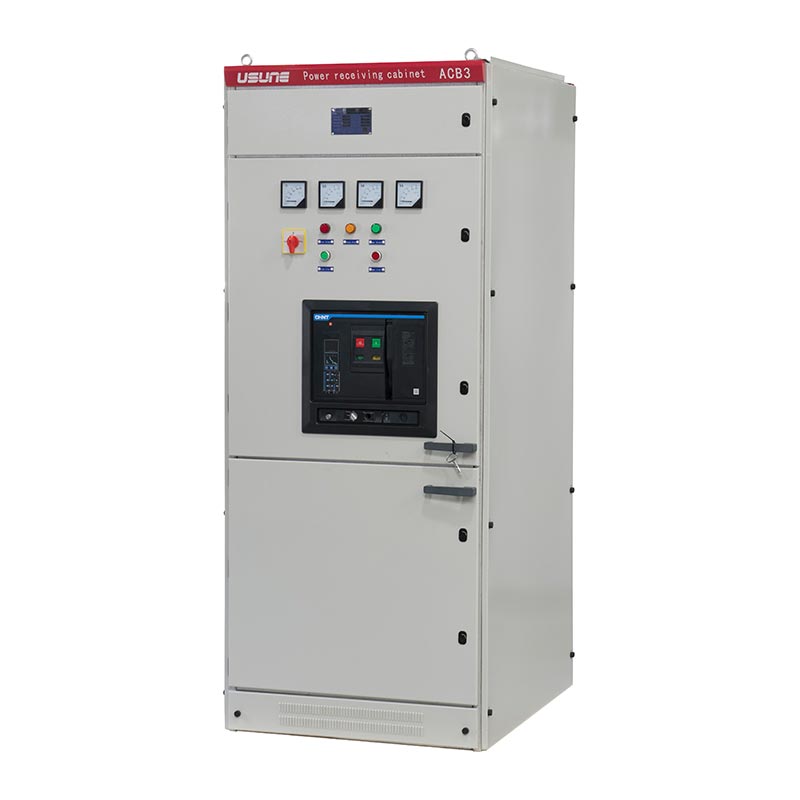

کلید ولتاژ پایین Usune GGD یک کلید ثابت است که عمدتاً برای دریافت، توزیع و کنترل برق استفاده می شود. در سیستم های ولتاژ پایین بهینه شده برای کاربردهای داخلی، مناسب برای نیروگاه ها، پست ها، صنعتی و شرکت های معدنی و ساختمان های بلند، و می توانند بارهای تا 3150A را تحمل کنند.
- ولتاژ نامی: 0.4 کیلوولت (380 ولت)
- فرکانس رتبه بندی شده: 50 هرتز
- رتبه حفاظتی: IP23
- استانداردها: IEC 439، GB 7251، GB/T 14048.2
- گواهینامه ها: گواهینامه سیستم مدیریت ISO 9001
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
1. قاب کابینت: ساخته شده از ورق فولادی نورد سرد با ضخامت ≥2 میلی متر، در رنگ خاکستری الکتریکی RAL7032،
دارای مقاومت مکانیکی بالا
2. عملکرد حفاظتی: رتبه حفاظتی IP23، به طور موثر از نفوذ اجسام جامد خارجی و
پاشیدن آب
3. دستگاه اینترلاک: کلید ولتاژ پایین GGD دارای یک قفل مکانیکی و الکتریکی است.
مکانیزم، به طور موثر از سوء عملکرد جلوگیری می کند و ایمنی عملیاتی را تضمین می کند.
4. اجزای اصلی: مجهز به قطع کننده مدار با کیفیت بالا، نشانگرهای LED ضد تداخل و دقت
ابزارهای نوع اشاره گر
1. ظرفیت شکست بالا: ظرفیت شکست تا 50 کیلو آمپر، تضمین عملکرد پایدار تجهیزات تحت خطا
شرایط
2. پایداری عالی: پایداری دینامیکی و حرارتی عالی را نشان می دهد، مناسب برای صنایع سنگین
برنامه های کاربردی
3. پیکربندی انعطاف پذیر: طراحی مدولار امکان پیکربندی سفارشی بر اساس قدرت، روشنایی و موتور را فراهم می کند.
الزامات کنترل
4. تعمیر و نگهداری راحت: اجزا به طور منطقی چیده شده اند، به وضوح برچسب گذاری شده اند و درهای کابینت بادوام هستند.
تسهیل بازرسی و نگهداری روزانه
5. سازگاری قوی با محیط زیست: محدوده دمای عملیاتی -10℃ تا +40 درجه سانتیگراد است، مناسب برای محیط های با
ارتفاعات ≤1000 متر.
| نام پارامتر | پارامترهای خاص |
| مدل | سری GGD |
| ولتاژ نامی | 0.4 کیلوولت (380 ولت) |
| جریان رتبه بندی شده | حداکثر 3150A |
| فرکانس | 50 هرتز |
| سطح حفاظت | IP23 |
| مواد | فولاد نورد سرد (≥2mm) |
| رنگ | RAL7032 (خاکستری الکتریکی) |
| استانداردهای قابل اجرا | IEC 439، GB 7251، GB/T 14048.2 |
| ارتفاع | ≤1000 متر |
| محدوده دما | -10℃ ~ +40℃ |
| رطوبت | میانگین روزانه ≤95% |
| سطح آلودگی | سطح 3 |
| شدت لرزه ای | ≤قدر 8 |
| مورد | واحد | پارامتر | |
| ولتاژ نامی | کیلوولت | 24 | |
| فرکانس نامی | هرتز | 50 | |
| جریان نامی قطع کننده مدار | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| جریان نامی کابینت سوئیچ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| جریان دینامیکی نامی (4 ثانیه) | kA | 16، 20، 25، 31.5، 40، 50 | |
| جریان ثابت نامی (پیک) | kA | 40، 50، 63، 80، 100، 125 | |
| جریان قطعی اتصال کوتاه نامی | kA | 16، 20، 25، 31.5، 40، 50 | |
| جریان ایجاد اتصال کوتاه نامی | kA | 40، 50، 63، 80، 100، 125 | |
| ولتاژ تحمل فرکانس برق 1 دقیقه | قطب - قطب ، قطب - زمین | کیلوولت | 65 |
| در سراسر فاصله ایزوله | کیلوولت | 79 | |
| ولتاژ مقاومت در برابر ضربه صاعقه (اوج) | قطب - قطب ، قطب - زمین | کیلوولت | 125 |
| در سراسر فاصله ایزوله | کیلوولت | 145 | |
| سطح حفاظت | IP4X برای محفظه، IP2X برای اتاق ایزوله و اتاق شکن مدار باز | ||
| توجه: ظرفیت اتصال کوتاه CT باید جداگانه در نظر گرفته شود. | |||
1. نام پروژه: ارتقای سیستم توزیع برق برای یک معدن زغال سنگ
2. مشتری: یک گروه بزرگ معدن زغال سنگ در شانشی، چین
3. چالش های پروژه: محیط سخت زیرزمینی با سطح گرد و غبار و ارتعاش بالا که نیاز به پایداری و منبع تغذیه قابل اعتماد برای نوار نقاله ها، پمپ ها و تجهیزات تهویه.
4. راه حل: استقرار 18 واحد کلید ولتاژ پایین Usune GGD برای توزیع برق اصلی و توان منطقه ای توزیع
5. نتایج پروژه:
- قابلیت اطمینان: عملکرد پایدار به مدت 24 ماه متوالی بدون هیچ گونه خرابی برنامه ریزی نشده.
- ایمنی: رتبه حفاظتی IP23 و دستگاه های قفل کننده قوی به طور کامل حوادث ایمنی الکتریکی را حذف می کند.
- بهبود کارایی: منبع تغذیه پایدار میزان خرابی تجهیزات را تا 65% کاهش می دهد.
- بهینه سازی تعمیر و نگهداری: طراحی اجزای با دسترسی آسان، زمان نگهداری را تا 50 درصد کاهش می دهد.

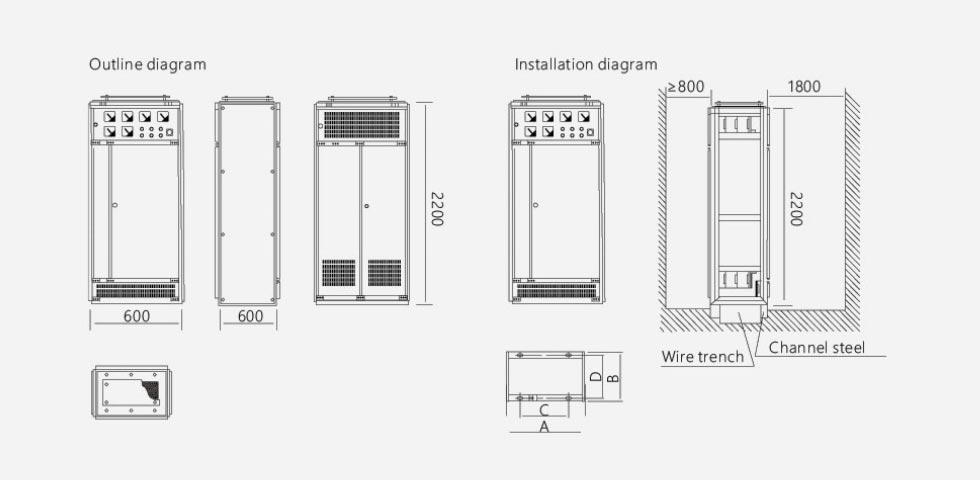

| کد محصول | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: طراحی استاندارد برای ارتفاعات ≤1000 متر مناسب است. نسخه های مناسب برای ارتفاعات تا 2000 متر می تواند باشد سفارشی بر اساس تایید سازنده
پاسخ: این محصول برای استفاده در محیط های داخلی (مناسب برای محیط های آلودگی سطح 3) طراحی شده است. برای فضای باز یا بسیار زیاد برنامه های خورنده، برای پوشش های سفارشی یا درجه بندی های حفاظتی ارتقا یافته با Usune تماس بگیرید.
پاسخ: این محصول با استانداردهای IEC 439، GB 7251، GB/T 14048.2 و استانداردهای سیستم مدیریت ISO مطابقت دارد. در صورت استانداردهای متضاد، استاندارد بالاتر در اولویت قرار خواهند گرفت.
در نتیجه، کلید ولتاژ پایین Usune GGD یک توزیع برق با کارایی بالا و بسیار قابل اعتماد است. راه حل Usune به عنوان یک تولید کننده و تامین کننده پیشرو در چین، مفاهیم طراحی پیشرفته و دقیق را ادغام می کند کنترل کیفیت، و تجربه گسترده در صنعت، با استفاده از امکانات تولید مدرن خود برای ارائه ایمن، محصولات و خدمات توزیع برق کارآمد و بادوام برای سناریوهای مختلف در سراسر جهان، از جمله برق کارخانه ها، تاسیسات صنعتی و ساختمان های تجاری.
