کابینت کلید ولتاژ پایین نوع ثابت

کابینت کلید ولتاژ پایین Usune GGD به طور خاص برای سیستم های توزیع برق AC 50Hz طراحی شده است. با ولتاژ کاری نامی 380 ولت و جریان کاری نامی تا 3150 آمپر. به عنوان مرکز کنترل اصلی عمل می کند برای تجهیزات برق، روشنایی و توزیع، به طور پایدار و کارآمد عملکردهای توزیع برق را تحقق می بخشد.

این محصول که در پاسخ به نیازهای بخش های انرژی، مصرف کنندگان برق و واحدهای طراحی توسعه یافته است، دارای پیشرفت های پیشرفته است. فن آوری و ارتقای ایده آلی نسبت به تابلو برق کم ولتاژ سنتی است. به عنوان محصول اصلی یک چینی پیشرو سازنده، عملکرد قابل اعتماد، عملیات ایمن و نگهداری راحت را ادغام می کند و آن را ترجیح می دهد انتخابی برای کاربران جهانی که به دنبال تامین کننده قابل اعتماد توزیع برق ولتاژ پایین هستند. اهرم تولید قابلیت های کارخانه های پیشرفته چینی، کیفیت آن تضمین شده است.

تابلو برق فشار ضعیف

تابلو برق ولتاژ متوسط

پارامترهای فنی اصلی

1. فرکانس نامی: 50 هرتز
2. ولتاژ عملیاتی نامی: 380V AC
3. جریان عملیاتی نامی: تا 3150A
4. استانداردهای قابل اجرا: IEC439، GB 7251، IEC60056، و غیره.
5. درجه حفاظت: IP30–IP54 (قابل تنظیم)
6. ظرفیت شکست: پایداری دینامیکی و حرارتی بالا، عالی

انطباق و تضمین کیفیت

1. استانداردهای بین المللی

کابینت کلید ولتاژ پایین به طور کامل با استانداردهای اصلی برق بین المللی مطابقت دارد و تضمین می کند کاربرد جهانی و قابلیت اطمینان این استانداردها عبارتند از: IEC60056 (قطع کننده مدار جریان متناوب ولتاژ بالا)، IEC60099 (سرجگیرهای اکسید فلزی بدون شکاف AC)، IEC60129 (کلیدهای قطع و وصل برق متناوب و کلیدهای زمین)، IEC60185 (ترانسفورماتورهای جریان)، IEC60186 (ترانسفورماتورهای ولتاژ)، و IEC60298 (1kV–50kV AC Metal-Enclosed switchgear).

2. استانداردهای ملی و صنعتی

تابلو برق با استانداردهای ملی و صنعتی چین مطابقت دارد، از جمله: GB/T7251.12-2013 (ولتاژ پایین) مجموعه های تابلو و کنترل)، GB1207 (ترانسفورماتورهای ولتاژ)، GB1208 (ترانسفورماتورهای جریان)، GB50150-2006 "استاندارد برای تست پذیرش تجهیزات الکتریکی در تاسیسات الکتریکی" و DL/T 5004-2004 "فنی مشخصات طراحی سیستم های DC در مهندسی برق.

3. آزمایش و بازرسی دقیق

- بازرسی بصری: یک بازرسی جامع بصری و ابعادی در سبک کابینت انجام می شود. ابعاد، طراحی سازه، و همچنین انتخاب، چیدمان، سیم کشی، فرآیند نصب و پوشش سطح قطعات داخلی برای اطمینان از انطباق با الزامات فنی، و سوابق نگهداری می شود.

- تست کارخانه: هر تابلو برق مطابق با ملی و فعلی مورد آزمایش و بازرسی کارخانه قرار می گیرد استانداردهای صنعت قبل از خروج از کارخانه و سوابق تست معتبر برای اطمینان از اینکه محصول ارائه می شود قبل از تحویل استانداردها را برآورده می کند.

الزامات محیط عملیاتی

1. دمای محیط: -5 ℃ تا +40 ℃، دمای متوسط ​​24 ساعته ≤ +35 ℃
2. ارتفاع: ≤ 2000 متر (نصب داخلی)
3. رطوبت نسبی: ≤ 50٪ در +40 درجه سانتیگراد، می تواند در دماهای پایین (به عنوان مثال، ≤ 90٪ در + 20 درجه سانتیگراد) آرام شود، با توجه به تراکم ناشی از تغییرات دما
4. زاویه نصب: زاویه با صفحه عمودی ≤ 5 درجه
5. الزامات زیست محیطی: عاری از لرزش شدید، ضربه، و مواد خورنده. الزامات خاص قابل مذاکره با سازنده

مزایای عملکرد اصلی

1. ظرفیت شکستن بالا و پایداری قوی

ساختار قوی، قادر به مقاومت در برابر جریان های اتصال کوتاه بزرگ و عملکرد پایدار در شرایط شدید شرایط الکتریکی

2. پیکربندی انعطاف پذیر

راه‌حل‌های الکتریکی مدولار از ترکیب‌های مختلف پشتیبانی می‌کنند، سری‌های متعدد در دسترس هستند، قابل انطباق با موارد مختلف سناریوهای کاربردی

3. عملی و بادوام

ساختار جدید، سطح حفاظت بالا، ضد گرد و غبار، مقاوم در برابر رطوبت، و مقاوم در برابر ضربه، افزایش عمر مفید.

4. ایمن و آسان برای نگهداری

چیدمان واضح، اجزای آسان در دسترس، عملکرد راحت، کاهش زمان خرابی و ساده‌سازی تعمیر و نگهداری. 5. کاربرد گسترده: به طور گسترده برای نیروگاه ها، پست ها، کارخانه ها، ساختمان های تجاری و پروژه های زیربنایی

موارد کاربردی دنیای واقعی

مورد 1: پروژه توزیع برق برای یک معدن بزرگ زغال سنگ

1. پیشینه پروژه: یک گروه بزرگ استخراج زغال سنگ به یک سیستم توزیع برق کم ولتاژ قابل اعتماد برای خود نیاز داشت. تجهیزات معدنی زیرزمینی و تاسیسات سطحی، مواجهه با محیط های خشن مانند گرد و غبار، رطوبت و ارتعاش
2. راه حل: Usune کابینت کلید ولتاژ پایین سری 36 GGD را ارائه کرد که با IP54 سفارشی شده است. نصب حفاظتی و مقاوم در برابر لرزش
3. نتایج کاربرد: عملکرد پایدار برای بیش از 5 سال بدون خرابی های الکتریکی عمده. فرکانس نگهداری نسبت به تجهیزات قدیمی 30 درصد کاهش یافته است. بدون حوادث ایمنی الکتریکی، بهبود بهره وری معدن.

مورد 2: پروژه ارتقاء پست شهری

1. پیشینه پروژه: یک پست شهری برای ارتقای سیستم توزیع برق قدیمی خود نیاز دارد، که نیاز به افزایش ظرفیت منبع تغذیه و قابلیت اطمینان برای رفع نیازهای برق ساکنان و مشاغل.
2. راه حل: از تابلو برق Usune GGD استفاده شد، با جریان نامی 3150A، یکپارچه نظارت هوشمند و توابع حفاظتی
3. اثرات کاربرد: ظرفیت توزیع برق تا 40% افزایش یافته است، پاسخگویی به پیک تقاضای توان. زمان پاسخگویی به خطا کاهش 60٪، کاهش مدت زمان قطع برق. مطابق با استانداردهای شبکه دولتی، دستیابی به عالی پذیرش

مشخصات فنی

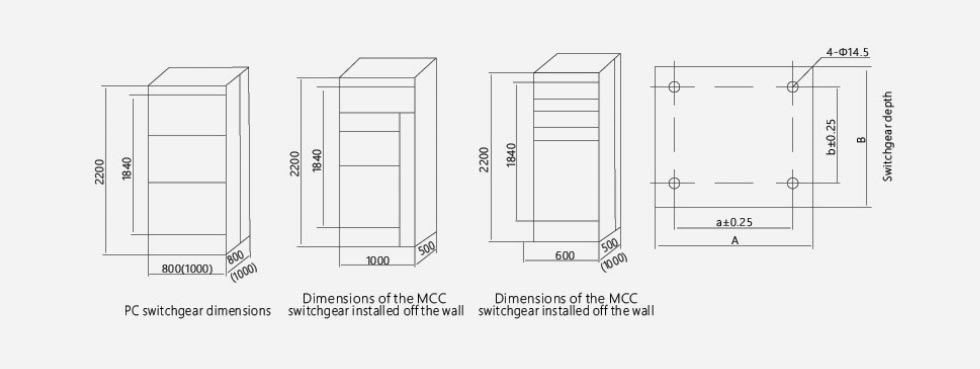

ابعاد خارجی محصول

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

سوالات متداول

Q1: درجه حفاظتی کابینت کلید ولتاژ پایین GGD Usune چیست و چگونه تنظیم می شود به محیط های مختلف؟

A: درجه حفاظت استاندارد IP30 است، تا IP54 قابل تنظیم است. درجه حفاظت بالاتر (به عنوان مثال، IP54) گرد و غبار است و مقاوم در برابر رطوبت، مناسب برای معادن، کارخانه ها و محیط های مرطوب؛ برای محیط های خورنده، پوشش های ضد خوردگی و مواد تخصصی برای رفع نیازهای سفارشی در دسترس هستند.

Q2: طول عمر محصول چقدر است و چه تعمیر و نگهداری معمولی مورد نیاز است؟

A: عمر خدمات عادی 15-20 سال است. تعمیر و نگهداری معمول شامل: تمیز کردن سه ماهه گرد و غبار، چک کردن بست ها می باشد و وضعیت عملکرد جزء؛ تست جامع مقاومت عایق و عملکرد حفاظتی سالانه کالیبراسیون نگهداری مناسب می تواند عمر سرویس را افزایش دهد و عملکرد پایدار را تضمین کند.

Q3: آیا Usune می تواند راه حل های سفارشی برای ولتاژ / جریان یا سازه های خاص ارائه دهد؟

ج: بله. به عنوان یک تولید کننده حرفه ای، ما خدمات سفارشی سازی کامل را ارائه می دهیم: تنظیم ولتاژ نامی (220V/400V) و جریان (تا 3150A)، تغییر ابعاد، طرح اجزا و عملکردها. تیم مهندسی ما کار خواهد کرد نزدیک به هم برای طراحی راه حل های سفارشی که با استانداردهای IEC/GB مطابقت دارند.
