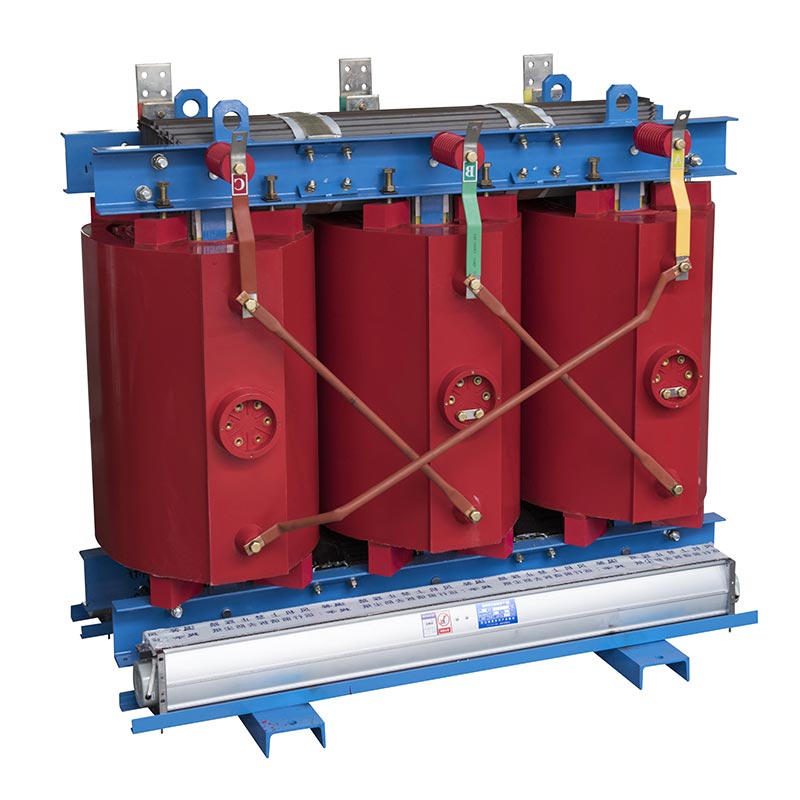

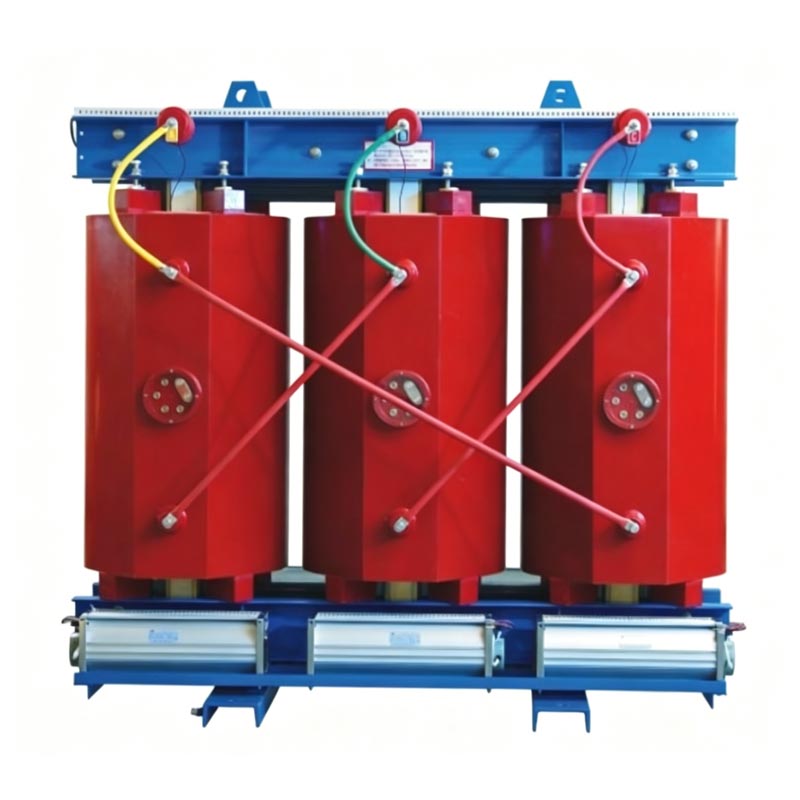

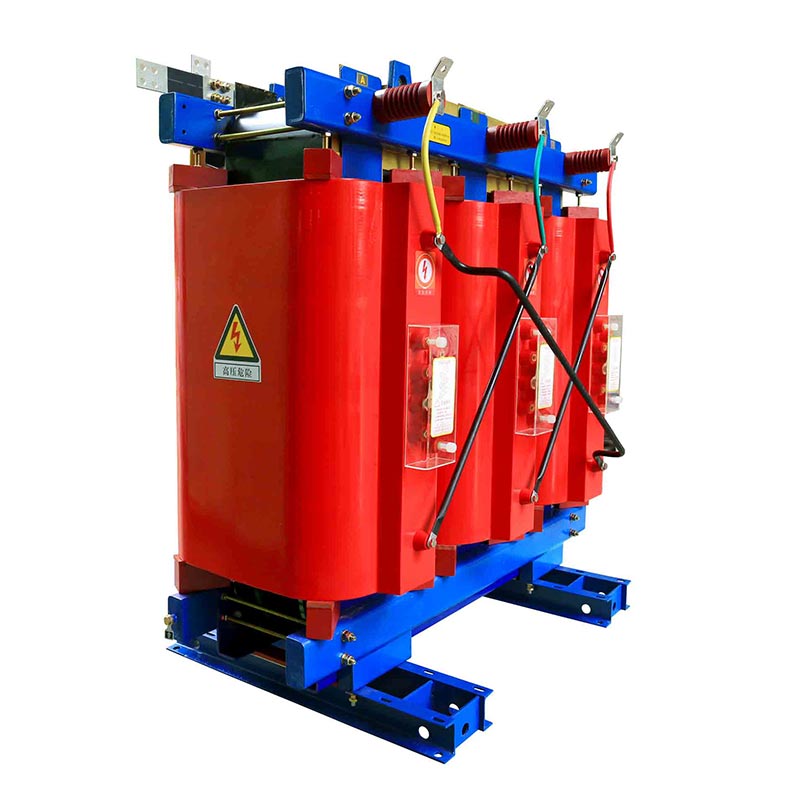

ترانسفورماتور توزیع نوع خشک 13.8kV 250kVA Usune Electric یک واحد توزیع برق بدون روغن است. سیم پیچ های آن دارای ساختار رزین اپوکسی ریخته گری خلاء، متکی به هوا برای عایق کاری و اتلاف گرما، در نتیجه به طور کامل از بین بردن خطرات ایمنی مرتبط با ترانسفورماتورهای غوطه ور در روغن - مانند نشت روغن، آتش سوزی و انفجار.
Usune به عنوان یک تامین کننده جهانی قابل اعتماد برای پروژه های توزیع برق داخلی، هسته و سیم پیچ را بهینه کرده است سازه هایی برای دستیابی به تلفات کم، نویز کم و دبی جزئی کم. این دستگاه برای مقاومت در برابر رطوبت بالا طراحی شده است، گرد و غبار و محیط های عملیاتی زیرزمینی محصور. این نیازی به حفره های مهار روغن یا جداسازی درجه آتش ندارد اتاق ها، راه حلی ایمن و سازگار با محیط زیست برای تبدیل ولتاژ پایدار و طولانی مدت ارائه می دهند. با محدوده ظرفیت 30-2500 کیلو ولت آمپر، این محصول با سیستم های منبع تغذیه برای حمل و نقل جهانی تجاری، پزشکی، ریلی و تاسیسات صنعتی
ترانسفورماتور توزیع نوع خشک 13.8kV 250kVA مناسب برای مجتمع های تجاری، ساختمان های اداری، بیمارستان ها، موسسات آموزشی، کارخانههای تولیدی، پستهای مترو و هر مکان توزیع برق داخلی که نیاز به استانداردهای ایمنی بالا در برابر آتش
سیم پیچ ها از مواد عایق مقاوم در برابر دمای بالا استفاده می کنند و واحد فاقد روغن عایق است. آن را در طول خطاهای اضافه بار آتش نمی گیرد، منفجر نمی شود، یا مایعی نشت نمی کند، و نیاز به درجه آتش اضافی را از بین نمی برد. اتاق های ایزوله
هیچ خطر آلودگی نفت وجود ندارد و هیچ گاز مضری در حین کارکرد عادی یا خطا منتشر نمی شود شرایط می توان آن را مستقیماً در داخل خانه بدون تأسیسات تصفیه روغن، مطابق با استانداردهای زیست محیطی، نصب کرد برای ساختمان های سبز و امکانات پزشکی.
ساختارهای هسته و سیم پیچ بهینه شده منجر به لرزش و نویز عملیاتی کم می شود. کنترل عالی جزئی سطوح تخلیه، پیری عایق را کند می کند و عمر کلی دستگاه را افزایش می دهد.
هسته آهنی از ورق های فولادی سیلیکونی با عیار بالا استفاده می کند که منجر به کاهش تلفات بدون بار و بار می شود. بلند مدت بهره برداری به طور قابل توجهی هزینه برق را برای ساختمان ها و کارخانه ها کاهش می دهد.
با داشتن ساختار عایق هوا و هوا خنک، نیاز به تعویض دوره ای روغن عایق یا آزمایش؛ تنها گردگیری معمولی ساده مورد نیاز است، که به شدت هزینه های کار و مواد را برای عملیات کاهش می دهد تعمیر و نگهداری
مناسب برای دمای محیط 20- تا 40+ درجه سانتی گراد، ارتفاعات ≤1000 متر و رطوبت نسبی ≤95% (غیر متراکم). مقاوم در برابر رطوبت و گرد و غبار، و آن را برای فضاهای زیرزمینی و محیط های مرطوب کارخانه های ساحلی ایده آل می کند.
حجم کمتر و وزن سبک تر برای همان ظرفیت؛ حداقل فضا را در اتاق توزیع برق اشغال می کند، حمل و نقل و بالا بردن را تسهیل می کند و دامنه کارهای مهندسی عمران در محل را کاهش می دهد.
ترانسفورماتور توزیع نوع خشک Usune 13.8kV 250kVA بر اساس اصل القای الکترومغناطیسی کار می کند:
1. جریان متناوب (AC) به سیم پیچ اولیه ولتاژ بالا وارد می شود و شار مغناطیسی متناوب را در داخل سیم پیچ ایجاد می کند.
هسته آهنی؛
2. شار مغناطیسی متناوب از سیم پیچ ثانویه عبور می کند و نیروی الکتروموتور را در ولتاژ پایین القا می کند.
سیم پیچ از طریق القای الکترومغناطیسی؛
3. تبدیل ولتاژ بین 13.8kV و 0.4kV بر اساس نسبت چرخش بین اولیه و
سیم پیچ های ثانویه، انتقال نیرو را امکان پذیر می کند.
تفاوت اصلی با ترانسفورماتورهای غوطه ور در روغن: هوا به عنوان تنها واسطه برای عایق کاری و اتلاف گرما بین سیم پیچ ها و هسته آهنی؛ روغن عایق مایع وجود ندارد برای دفع گرما به خنک کننده هوای طبیعی متکی است (با فن های هوای اجباری موجود برای شرایط بار سنگین)، تضمین تبدیل برق ایمن و پایدار.
| مورد | پارامتر فنی استاندارد |
| محدوده ظرفیت نامی | 30 تا 2500 کیلو ولت آمپر (مدل 250 کیلوولت آمپر سفارشی برای این محصول) |
| ولتاژ بالا نامی | 10 کیلو ولت / 10.5 کیلو ولت / 13.8 کیلوولت |
| ولتاژ پایین نامی | 0.4 کیلو ولت |
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز دوگانه اختیاری برای بازارهای جهانی |
| گروه برداری | Dyn11 |
| ولتاژ امپدانس | 4٪ ~ 6٪، پیکربندی استاندارد 6٪ |
| مورد | پارامتر فنی استاندارد |
| دمای محیط عملیاتی | -20℃ ~ +40℃ |
| حداکثر ارتفاع قابل اجرا | ≤1000 متر |
| رطوبت نسبی مجاز | ≤95٪، بدون تراکم در سطح |
| شرایط نصب اجباری | محیط داخلی |
اتاق توزیع زیرزمینی محصور و مرطوب با الزامات ایمنی آتش نشانی شدید بود. پروژه انتخاب شده ترانسفورماتور Usune 250kVA نوع خشک. به مدت سه سال بدون نشتی روغن یا جزئی کار کرده است هشدارهای تخلیه، از بین بردن خطر آتش سوزی زیرزمینی مرتبط با ترانسفورماتورهای پر از روغن و کاهش حجم کار تعمیر و نگهداری معمول 90٪.
این تجهیزات اتاق های عمل، ICU و سیستم های تصویربرداری پزشکی را تامین می کند. طراحی بدون روغن آن خطرات آتش سوزی را از بین می برد در حوزه های پزشکی؛ عملکرد کم صدا راحتی بیمار را تضمین می کند، در حالی که طراحی بدون نیاز به تعمیر و نگهداری آن را کاهش می دهد حجم کار برای کارکنان تعمیر و نگهداری برق بیمارستان.
این کارگاه با بار کامل 24 ساعته در محیطی پر گرد و غبار با استفاده از چندین Usune 250kVA کار می کند. ترانسفورماتور برای پشتیبانی از خطوط تولید خودکار. هسته های کم تلفات هزینه های برق را کاهش می دهند، ردپای فشرده باعث صرفه جویی در فضا در اتاق توزیع برق می شود و عایق ضد گرد و غبار منبع تغذیه پایدار را برای دقت تضمین می کند تجهیزات
A: مدل های استاندارد فقط برای نصب در داخل ساختمان طراحی شده اند. با این حال، اگر نصب در فضای باز مورد نیاز است، Usune راه حل های سفارشی شده با محفظه های دارای استاندارد IP54 برای اطمینان از عملکرد ایمن در فضای باز ارائه می دهد.
A: سیم پیچ Usune دارای رزین اپوکسی ریخته گری خلاء است که عایق جامد را ارائه می دهد. این منجر به تخلیه جزئی می شود معیارهای بسیار برتر از ترانسفورماتورهای نوع خشک با سیم پیچ باز و همچنین افزایش رطوبت و گرد و غبار مقاومت، آنها را برای محیط های خشن مانند تاسیسات زیرزمینی، بیمارستان ها و رطوبت بالا ایده آل می کند مناطق
ج: بله. Usune از شیر تعویض کننده های سفارشی شده خارج از مدار در سمت ولتاژ بالا برای تطبیق با ولتاژ پشتیبانی می کند. نوسانات در شبکه های مختلف ملی؛ واحدها با هر دو فرکانس 50 هرتز و 60 هرتز سازگار هستند و توان را برآورده می کنند استانداردهای عرضه در سراسر آسیا، آمریکا و اروپا.
