ترانسفورماتور جریان در فضای باز

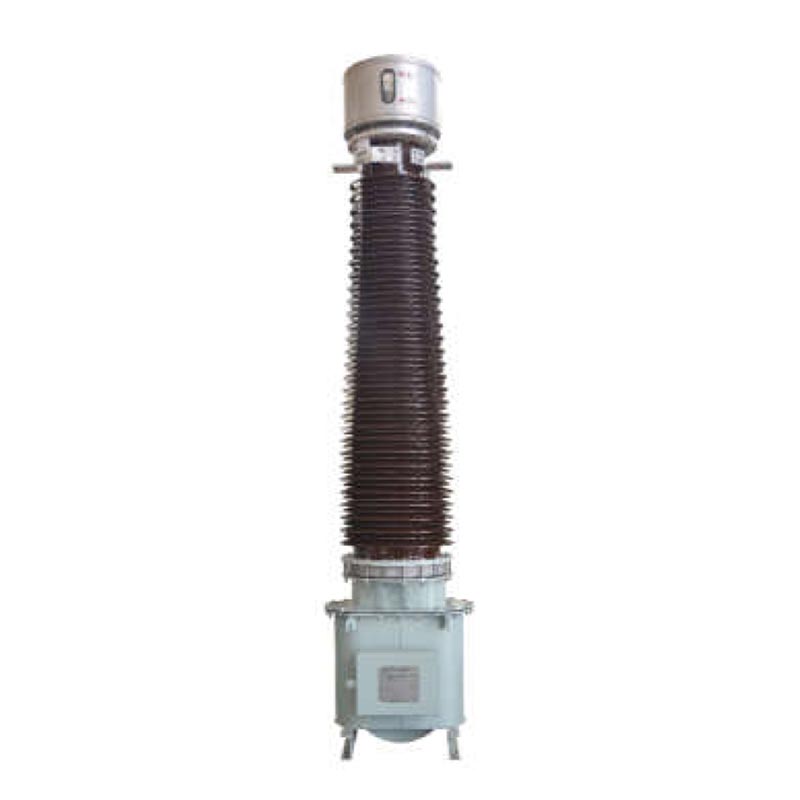

ترانسفورماتور جریان خازنی در فضای باز LB6-110kV یک تجهیزات پشتیبانی کننده ولتاژ بالا از ژجیانگ یوسن است. برقی. به طور خاص برای شرایط عملیاتی پیچیده در فضای باز طراحی شده است، دارای یک کاغذ روغنی کاملا مهر و موم شده است ساختار غوطه ور در روغن عایق، ولتاژ عملیاتی نامی 110 کیلو ولت، حداکثر ولتاژ کاری 126 کیلو ولت، و سازگار با شبکه های برق متناوب 50 هرتز/60 هرتز، مطابق با الزامات عملیاتی نقطه خنثی زمینی غیر موثر سیستم ها

این محصول دارای عملکردهای اندازه گیری و حفاظتی است که به سیم پیچ های اندازه گیری کلاس 0.2 و کلاس 0.5 مجهز شده است. و سیم پیچ حفاظتی 5P/10P. از نسبت تبدیل دوگانه برای سوئیچینگ اتصال سری و موازی پشتیبانی می کند. با پوشش جریان اولیه 2×50A–2×1000A و خروجی ثانویه 1A/5A. استفاده از تولید دقیق در یک کارخانه معتبر، محصول دارای سازگاری محیطی عالی است: مدل استاندارد آن است مناسب برای ارتفاعات زیر 1000 متر، در حالی که مدل ارتفاع بالا GYW می تواند در ارتفاع 4000 متری به طور پایدار عمل کند. به طور گسترده ای است مورد استفاده در پست های شهری و روستایی، تامین برق صنعتی و معدنی و سناریوهای تولید انرژی جدید.

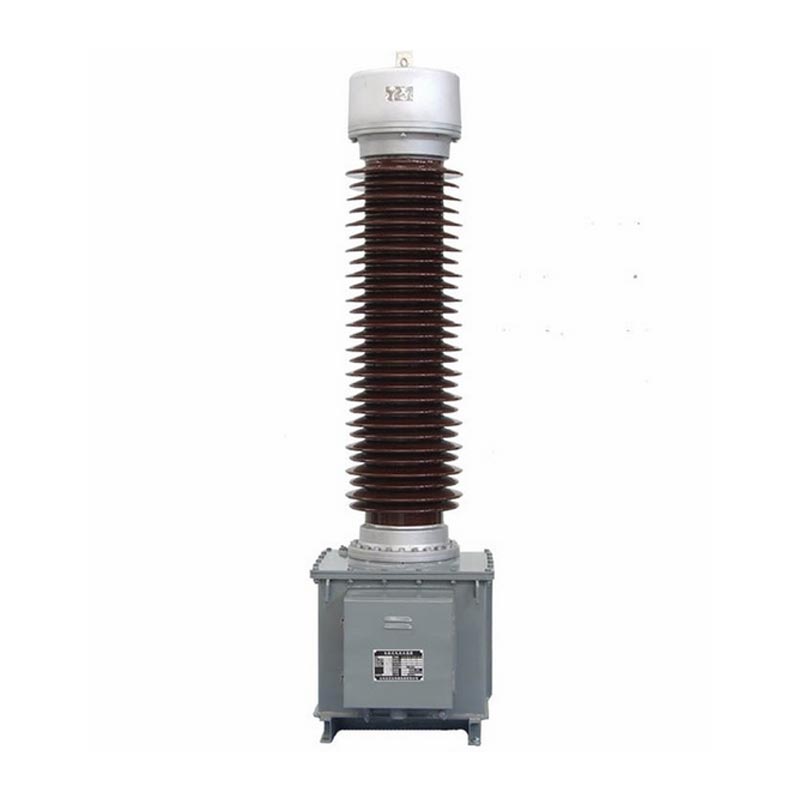

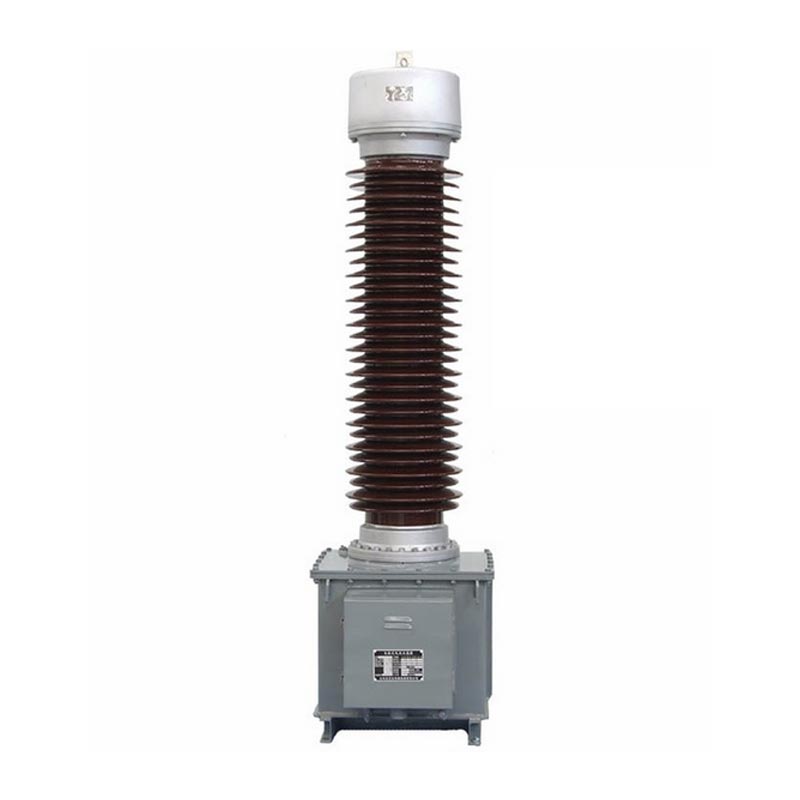

ترانسفورماتور جریان خازنی LB6-110kV

توضیح مدل و شرایط استفاده

1. توضیح پارامتر مدل

شماره مدل کامل ترانسفورماتور جریان خارجی LB6-110kV P/P/P/0.5ab/c است که به سه هسته تقسیم شده است. تعاریف:
- مدل پایه: L نشان دهنده ترانسفورماتور جریان، B نشان دهنده سطح حفاظت، 6 نشان دهنده شماره سریال طراحی، 110 سطح ولتاژ نامی را نشان می دهد و W2 پیکربندی ضد آلودگی ثانویه را نشان می دهد.
- ترکیب دقیق: چهار مجموعه سیم پیچ ثانویه داخلی، شامل یک سیم پیچ اندازه گیری کلاس 0.5 و سه سیم پیچ حفاظتی کلاس P، پشتیبانی از ترکیب های دقیق مختلف برای انطباق با اندازه گیری های مختلف و الزامات دقت حفاظت
- نسبت جریان: علامت گذاری شده 2*a/c، از تعویض نسبت دوگانه پشتیبانی می کند. نسبت a/c زمانی که محافظ روغن بالا باشد کانکتور خارجی به صورت سری و 2*a/c در صورت اتصال موازی متصل می شود. سیم کشی در محل به راحتی امکان پذیر است سوئیچینگ

2. شرایط عملیاتی استاندارد

- دمای محیط: حداکثر +40℃، حداقل -25℃، میانگین روزانه حداکثر +30℃. شرایط دمای فوق العاده پایین می تواند سفارشی و مورد مذاکره قرار گیرد.
- ارتفاع نصب: نوع استاندارد ≤1000 متر؛ LB6-110 GYW نوع ارتفاع بالا ≤4000 متر.

ویژگی های ساختاری محصول

1. سیم پیچی و ساختار عایق

سیم پیچ اولیه ساختاری U شکل دارد. مشخصات 2×400A و کمتر از مس تخت عایق شده با کاغذ استفاده می شود سیم، در حالی که مشخصات 2×500A–2×1000A از لوله های آلومینیومی نیمه دایره ای دو لوب استفاده می کند. هسته از a استفاده می کند فرآیند عایق کاری خازنی کاغذ روغنی، با کاغذ کابلی با ولتاژ بالا که عایق اصلی را می پیچد. چند لایه محافظ خازن یک میدان الکتریکی یکنواخت ایجاد می کند که لایه داخلی به ولتاژ بالا و لایه بیرونی متصل است. لایه زمین شده، به طور قابل توجهی ایمنی عایق را بهبود می بخشد. سیم پیچ اولیه به دو بخش تقسیم می شود چهار پایانه، اتصال به مخزن روغن بالا برای تعویض نسبت آسان.

2. طراحی حفاظت مهر و موم شده

یک منبسط کننده فلزی در بالا نصب شده است تا به طور خودکار تغییرات حجم روغن عایق ناشی از آن را جبران کند تغییرات دما، ایزوله کردن هوا و جلوگیری از پیری روغن در اثر رطوبت، در نتیجه طول عمر تجهیزات را افزایش می دهد. منبسط کننده دارای یک پنجره مشاهده سطح روغن داخلی برای نظارت بر زمان واقعی سطح روغن است. همه ثانویه پایانه ها و ترمینال های محافظ اولیه به طور مرکزی به جعبه اتصال مخزن روغن متصل می شوند و از این امر اطمینان می دهند سیم کشی استاندارد و قابلیت های قوی ضد تداخل.

3. ساختار نصب ایمن

مخزن روغن از صفحات فولادی با کیفیت بالا جوش داده شده است، با سوراخ های بالابر از قبل حفر شده در پایین برای پایداری بلند کردن کلی جعبه اتصال و مخزن روغن مجهز به پیچ و مهره های اتصال زمین هستند تا اطمینان حاصل شود زمین سیم پیچ ثانویه و کل واحد. این محصول دارای طراحی قطبیت کاهش یافته است. زمانی که اولیه جریان P1 وارد و P2 خارج می شود، جریان ثانویه از طریق S1/S2/S3 خروجی می شود که مطابق با سیم کشی استاندارد صنعتی است. منطق و تسهیل راه اندازی در محل.

پارامترهای فنی اصلی

1. پارامترهای اساسی الکتریکی

- ولتاژ عملیاتی نامی: 110 کیلو ولت؛ حداکثر ولتاژ کاری: 126 کیلو ولت
- فرکانس نامی: 50/60 هرتز. قطبیت: قطبیت کسر
- جریان اولیه درجه بندی شده: 2×50A×2×1000A (چند مشخصات موجود)
- جریان ثانویه دارای رتبه: 1A, 5A
- ظرفیت خروجی ثانویه: 15 VA تا 50 VA (نسبت تطبیقی ​​به ترانسفورماتور)

2. استانداردهای خطای دقت

- کلاس اندازه گیری (0.2/0.5): خطای جریان ± 0.2٪ ± 1.5٪، اختلاف فاز 10' ~ 90'، انرژی با دقت بالا الزامات اندازه گیری
- کلاس حفاظت (5P/10P): خطای جریان کلاس 5P ≤±1٪، خطای ترکیبی ≤5٪؛ خطای ترکیبی کلاس 10P ≤10% عملیات حفاظتی قابل اعتماد در صورت نقص سیستم.

3. مقاومت در برابر ولتاژ و پارامترهای عایق

- ولتاژ مقاومت فرکانس برق: 185 کیلو ولت / 1 دقیقه برای مدارهای اولیه و ثانویه و به زمین. 3 کیلو ولت / 1 دقیقه برای مدارهای ثانویه و زمین؛ 5kV/1min برای سپر اولیه به زمین. تست خشک عایق خارجی: 230 کیلو ولت؛ مرطوب تست: 185 کیلو ولت
- ولتاژ مقاومت در برابر ضربه رعد و برق: عایق داخلی 450 کیلو ولت. GYW2 ارتفاع بالا نوع ضد آلودگی تا 560 کیلو ولت
- فاصله خزش: نوع استاندارد ≥16mm/kV. نوع ضد آلودگی تا ≥31mm/kV، مناسب برای محیط های خشن مانند مناطق ساحلی، آلودگی های صنعتی و ارتفاعات.

4. پارامترهای پایداری اتصال کوتاه

این تجهیزات عملکرد پایداری حرارتی و دینامیکی عالی را نشان می دهد. برای مشخصات 300-600A، جریان پایداری حرارتی کوتاه مدت می تواند به 31.5-45kA برسد و جریان پایداری پویا می تواند به 80-115kA برسد. قادر به مقاومت در برابر نوسانات لحظه ای اتصال کوتاه و جلوگیری از آسیب دیدگی تجهیزات است.

مورد کاربردی دنیای واقعی

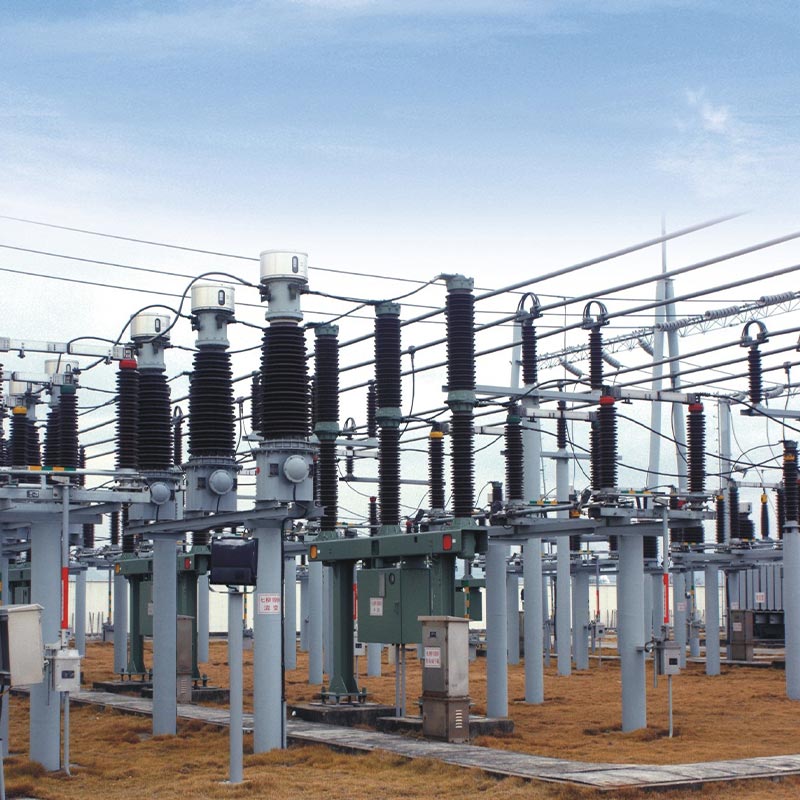

ترانسفورماتور جریان خارجی Usune LB6-110kV با موفقیت در ارتقاء پست شبکه برق 110 کیلوولت اعمال شد. پروژه در شرق چین، جایگزینی تجهیزات قدیمی و حل مشکلاتی مانند دقت پایین، آب و هوای نامناسب مقاومت و نگهداری مکرر

این پروژه در یک پارک صنعتی حومه شهر واقع شده است، منطقه ای که با رطوبت در طول سال و کمی مشخص می شود. آلودگی صنعتی، برق رسانی به چندین شرکت تولیدی. پروژه LB6-110kV GYW را انتخاب کرد مدل ارتفاع بالا ضد آلودگی (2×300/5A، 5P30/5P30/0.5S/0.2S ترکیب دقت). بعد از بیش از دو سال با عملکرد پایدار، سیم پیچ های 0.2S/0.5S با دقت بالا، اندازه گیری دقیق را برای کاربران صنعتی تضمین می کند، در حالی که سیم پیچ های حفاظتی چندگانه پاسخ سریع به نوسانات شبکه و خطاهای جزئی اتصال کوتاه را امکان پذیر می کند. صفر سفرهای نادرست و صفر شکست در سفر. ساختار کاملا مهر و موم شده به طور موثر در برابر رطوبت و آلودگی مقاومت می کند خوردگی، بدون نشت روغن یا مسائل مربوط به پیری عایق، کاهش بار کاری بعدی تعمیر و نگهداری بیش از 60٪، به طور کامل پایداری و قابلیت اطمینان محصول را در شرایط عملیاتی سخت تأیید می کند.

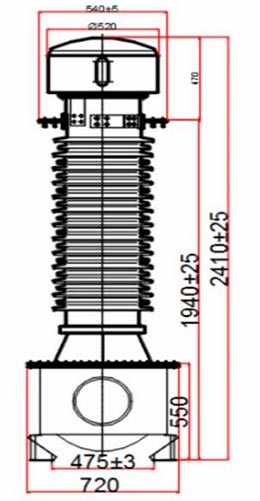

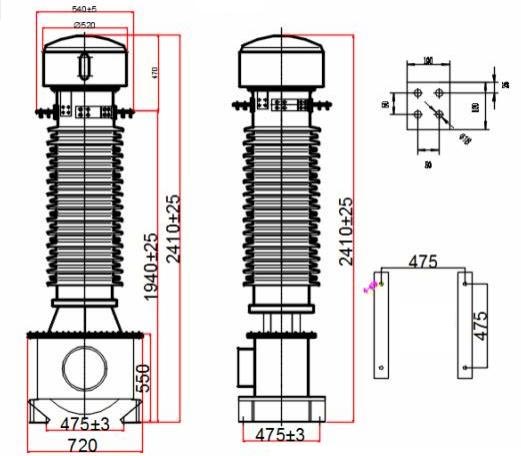

LB 6 - 110 کیلو ولت ابعاد ظاهری و نصب

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

سوالات متداول

Q1: چگونه بین نسبت جریان دوگانه در محل جابجا شویم؟

نیازی به جداسازی تجهیزات نیست. فقط پیکربندی سیم کشی کانکتورهای خارجی روی روغن بالا محافظ نیاز به تنظیم دارد. اتصال سری سیم پیچ های اولیه نسبت پایه a/c است. اتصال موازی منجر به دو برابر نسبت جریان اولیه 2*a/c می شود. تجهیزات به طور پیش فرض به صورت موازی ارسال می شوند. به سادگی دنبال کنید نمودار سیم کشی برای تعویض سریع بدون تأثیر بر عایق یا طول عمر تجهیزات.

Q2: کدام سناریوها برای مدل های مختلف عایق و ضد آلودگی مناسب هستند؟

نوع استاندارد (≥16mm/kV) برای مناطق دشتی با محیط های خوب زیر 1000 متر مناسب است. نوع ضد آلودگی W (≥20mm/kV) برای سناریوهای آلودگی صنعتی شهری و عمومی مناسب است. GYW از نوع ضد آلودگی در ارتفاع بالا (≥25mm/kV) برای مناطق با ارتفاع بالا زیر 4000 متر مناسب است. نوع پیشرفته GYW2 (≥31mm/kV) برای موارد شدید طراحی شده است شرایطی مانند نمک پاشی ساحلی، آلودگی صنعتی شدید، و ارتفاعات فوق العاده بالا، ارائه قوی تر عملکرد ضد پیری عایق

Q3: ملاحظات اصلی تعمیر و نگهداری برای ترانسفورماتور جریان در فضای باز چیست؟

اول، عملیات مدار باز ثانویه برای جلوگیری از خطرات القایی ولتاژ بالا به شدت ممنوع است. دوم، ساختار مهر و موم شده نباید خودسرانه جدا شود. عملیات بدون نیاز به تعمیر و نگهداری در حالت عادی امکان پذیر است شرایط سوم، تلفات دی الکتریک و مقاومت عایق باید سالانه آزمایش شود و داده ها باید آزمایش شوند اساساً با مقادیر کارخانه سازگار است. چهارم، سطح روغن باید به صورت فصلی بررسی و واجد شرایط باشد روغن ترانسفورماتور زمانی که سطح روغن پایین است باید به سرعت اضافه شود.

مزایای محصول و خلاصه

ترانسفورماتور جریان خارجی 110kV/126kV سری Usune LB6 با طراحی استاندارد، عملکرد پایدار و سازگاری محیطی قوی، نقاط درد تجهیزات سنتی مانند حساسیت به را حل می کند رطوبت، پیری آسان روغن، و قابلیت ضد رسوب ضعیف. نسبت انعطاف پذیر و ترکیب دقت می تواند برآورده کند نیازهای متمایز اندازه گیری شبکه برق، حفاظت رله و نظارت بر توان صنعتی. به عنوان یک با کیفیت بالا تجهیزات ولتاژ بالا تولید شده در یک کارخانه معتبر چینی، بسیار قابل اعتماد، مقرون به صرفه و راه حل های کم تعمیر و نگهداری برای پروژه های برق جهانی، که آن را به یک تامین کننده قابل اعتماد برای شرکت های شبکه برق و پیمانکاران مهندسی
