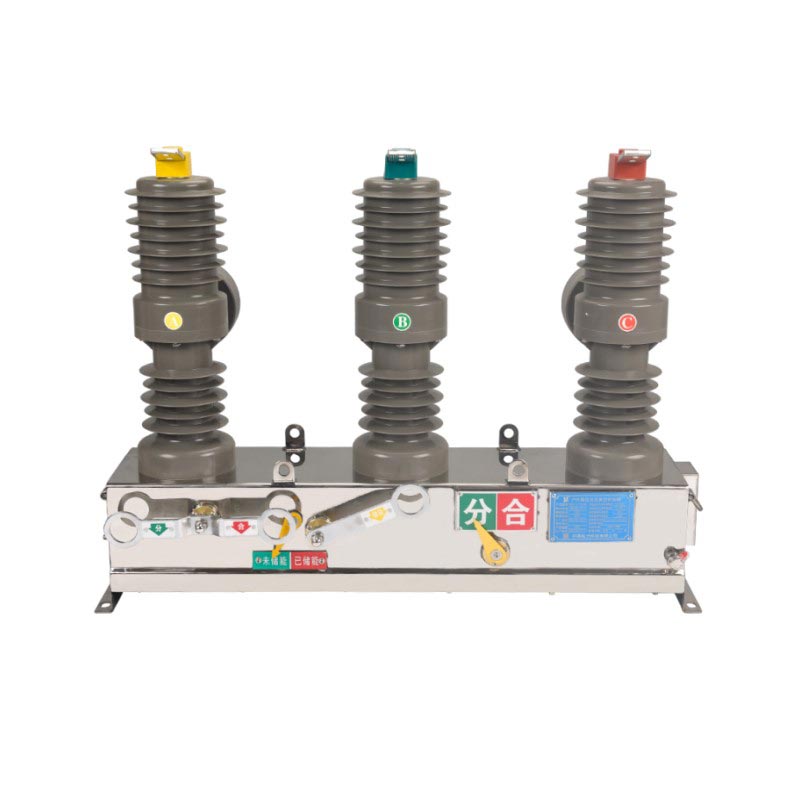

مدار شکن خلاء 11 کیلو ولتی Usune ZW32-12 یک مدارشکن خلاء با قطب در فضای باز است. به طور خاص برای سیستم های توزیع برق 10kV-12kV طراحی شده است. از یک قطع کننده خلاء با قابلیت اطمینان بالا برای قوس خاموش کردن، روشن و خاموش کردن دقیق و ایمن جریان های مختلف. ساختار مکانیکی قوی آن پشتیبانی می کند عملکرد مکرر و برای سناریوهایی که نیاز به تعویض مکرر دارند مناسب است.
- ولتاژ نامی: 12kV (سازگار با سیستم های 10kV/11kV)
- فرکانس: 50/60 هرتز
- تعداد فازها: AC سه فاز
- عایق: مواد ضد پیری و مقاوم در برابر خوردگی درجه بیرونی
- روش عملیات: دستی/الکتریک، سازگار با کنترلرهای هوشمند
- سرعت خاموش کردن قوس خلاء سریع، زمان شکستن کوتاه و پایداری عملیاتی بالا.
- ظرفیت قطع اتصال کوتاه عالی، به طور موثر از خطوط و تجهیزات محافظت می کند.
- عمر مکانیکی و الکتریکی طولانی، مناسب برای سناریوهای عملیات مکرر.

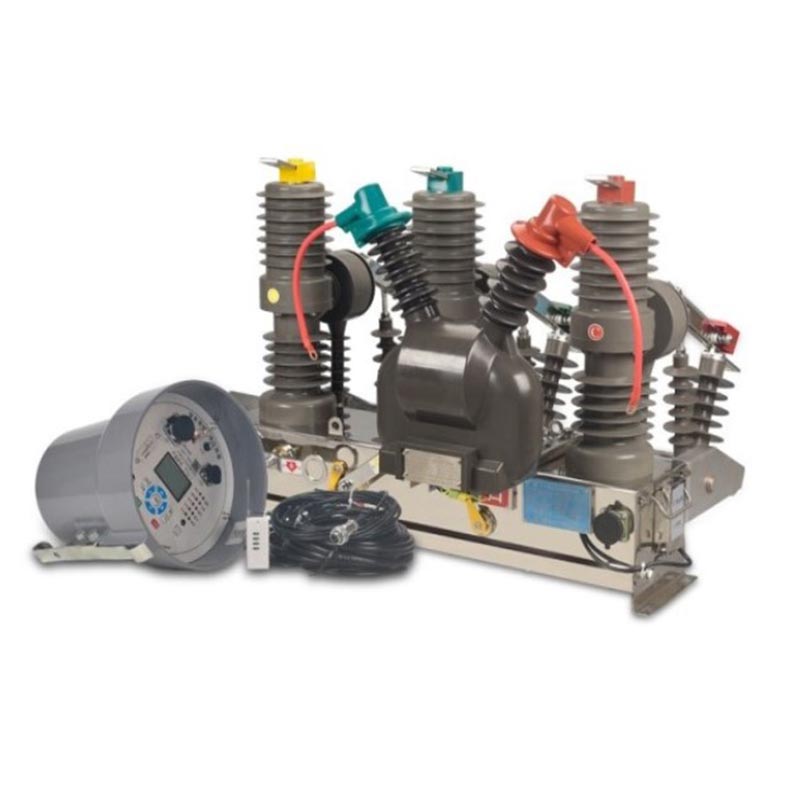

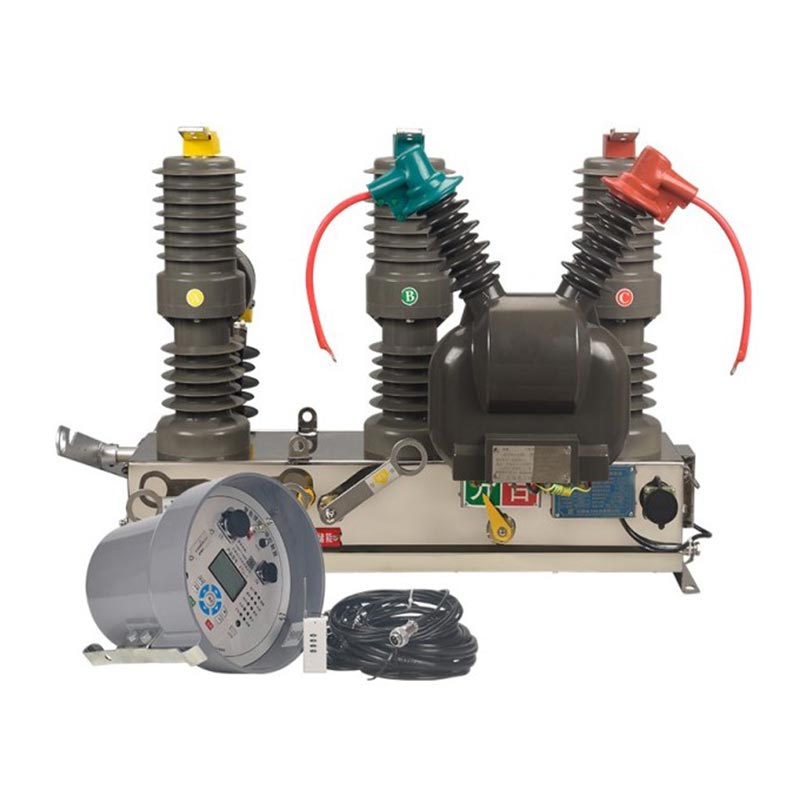

هنگامی که با یک کنترلر هوشمند Usune جفت می شود، می تواند یک Recloser خودکار را تشکیل دهد و متوجه شود:
- کنترل از راه دور: عملیات باز و بسته شدن از راه دور توسط مرکز اعزام.
- تله متری: نظارت بر زمان واقعی داده های جریان، ولتاژ، توان و انرژی.
- سیگنال دهی از راه دور: گزارش فعال وضعیت تجهیزات، هشدار و اطلاعات خطا.
- تنظیم از راه دور: تنظیم آنلاین و اصلاح پارامترهای حفاظتی.
- درجه حفاظت IP54+ کاملا محصور، ضد گرد و غبار، ضد باران و ضد تراکم.
- عملکرد پایدار در محیط های مختلف از -40 ℃ تا +70 ℃، مقاوم در برابر اسپری نمک، رطوبت و آلودگی؛

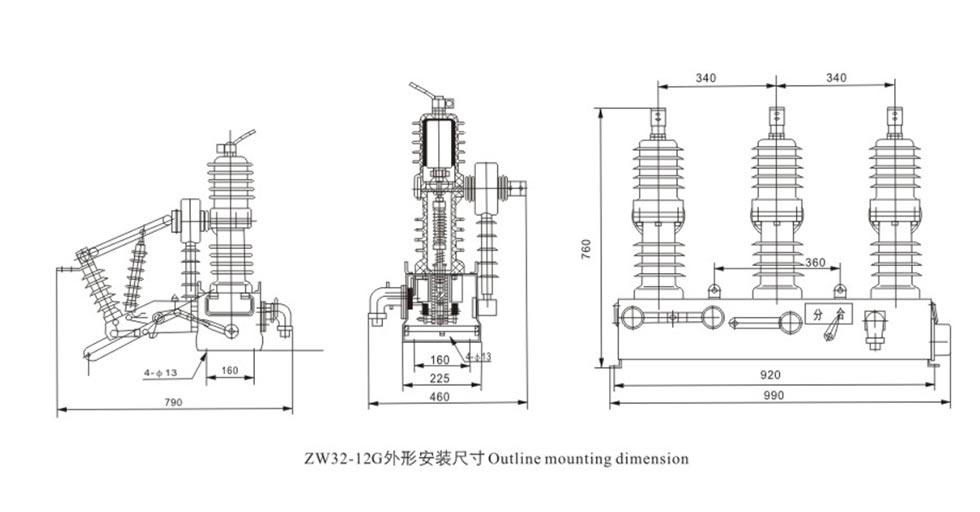

- ساختار جمع و جور، قابل نصب روی قطب، نصب آسان و نیاز به حداقل تعمیر و نگهداری.
پروژه ارتقاء اتوماسیون شبکه برق روستایی در استان آنهویی چین
خطاهای گذرا مکرر (صاعقه، تماس درختان) در شبکه های برق روستایی، سرعت جداسازی کند خطا، و خطر بالای قطع برق در مقیاس بزرگ
120 رکلوزر Usune ZW32-12 را با کنترلرهای هوشمند به عنوان بازگیرکننده های نصب شده روی قطب برای خطوط هوایی 10 کیلوولت مستقر کنید.
- جداسازی خطا: خاموش شدن خودکار در عرض 50 میلی ثانیه برای خطاهای اتصال کوتاه، بازیابی برق در عرض 1 دقیقه برای
مناطق غیر معیوب؛
- رفع خطای گذرا: بسته شدن مجدد خودکار 85 درصد قطعی های موقت برق را از بین می برد.
- مدیریت از راه دور: عملکرد "چهار راه دور" حجم کاری بازرسی در محل را تا 60٪ کاهش می دهد و ارسال را بهبود می بخشد.
بهره وری 70٪؛
- قابلیت اطمینان: پس از بیش از دو سال کارکرد، میانگین زمان بین خرابی ها (MTBF)> 85000 ساعت است. بدون ایراد عمده، قابلیت اطمینان منبع تغذیه را برای بیش از 30000 کاربر روستایی بهبود می بخشد.
| مورد | واحد | پارامترها | ||
| ولتاژ نامی | کیلوولت | 12 | ||
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس برق 1 دقیقه | تست خشک | کیلوولت | 42-48 |
| تست مرطوب | 34 | |||
| ولتاژ مقاومت در برابر ضربه صاعقه (مقدار اوج) | 75-85 | |||
| فرکانس نامی | هرتز | 50 | ||
| جریان نامی | A | 630 | ||
| جریان افت نامی اتصال کوتاه | kA | 12.5/16/20 | ||
| قطع نامی اتصال کوتاه و جریان بسته (پیک) | kA | 50 | ||
| حداکثر جریان مقاومتی نامی | kA | 50 | ||
| 4S 4s دارای جریان مقاومت کوتاه مدت | kA | 20 | ||
| توالی عملیات رتبه بندی شده | 0-0.3s-C0-180s-0 | |||
| زمان بستن ترمز / زمان شکستن سوپاپ | اماس | 25~50/15~50 | ||
| زمان وقفه برای جریان قطع کوتاه نامی | بار | 30 | ||
| عمر ماشینی | بار | 10000 | ||
| فرکانس توان 1 دقیقه مقاومت در برابر ولتاژ مدار کنترل و مدار کمکی | V | 2000 | ||
| ولتاژ نامی کار و ولتاژ نامی مدار کمکی | V | DC220/AC220 | ||
| تریپر جریان بیش از حد | جریان نامی | A | 5 | |
| قطع صحت جریان | % | ± 10 | ||
A: قطع کننده خلاء آن سایش تماس کم و عمر الکتریکی طولانی دارد. مکانیسم عملکرد فنر دقیق آن پایداری مکانیکی بالایی دارد (تعداد عملیات مکانیکی ≥10000 بار). مواد و ساختار آن است مقاوم در برابر خستگی، حفظ عملکرد پایدار در طول عملیات مکرر، و آن را برای مکرر مناسب می کند سناریوهای سوئیچینگ مانند بانک های خازن و خطوط صنعتی.
A: ZW32-12 را از طریق RS-485 یا بی سیم (4G/LoRa) به کنترلر Usune FTU وصل کنید. کنترل کننده دستگاه را جمع آوری می کند داده ها، با ایستگاه اصلی ارتباط برقرار می کند، و دستورات از راه دور را اجرا می کند، در نتیجه به کنترل از راه دور دست می یابد، تله متری بلادرنگ، سیگنال دهی از راه دور وضعیت و عملکردهای تنظیم از راه دور آنلاین.
پاسخ: این محصول تقریباً بدون نیاز به تعمیر و نگهداری است. بررسی های منظم توصیه می شود:
- هر 1-2 سال: مهر و موم، اتصال دهنده ها و عملکرد عایق را بررسی کنید.
- هر 2-3 سال: یکپارچگی قطع کننده خلاء را بررسی کنید و مقاومت تماس را اندازه گیری کنید.
- هر 5 سال یکبار: کالیبراسیون جامع عملکرد مکانیکی و الکتریکی را انجام دهید. Usune فراهم می کند
خدمات آموزشی و پشتیبانی فنی مادام العمر.
مدار شکن خلاء 11 کیلوولتی Usune ZW32-12 دارای عملکرد عالی، عملکرد هوشمند، و دوام. Usune به عنوان یک تولید کننده پیشرو در چین، کیفیت محصول قابل اعتماد را تضمین می کند و با شهر و شهر سازگار است شبکه های برق روستایی، پارک های صنعتی و سیستم های انرژی جدید، آن را به تجهیزات ارجح در برق مدرن تبدیل می کند میدان توزیع Usune با تجربه برنامه کاربردی میدانی بالغ و پشتیبانی فنی جامع خود دارد تبدیل شدن به یک تامین کننده و سازنده قابل اعتماد در بخش زیرساخت های برق جهانی.
