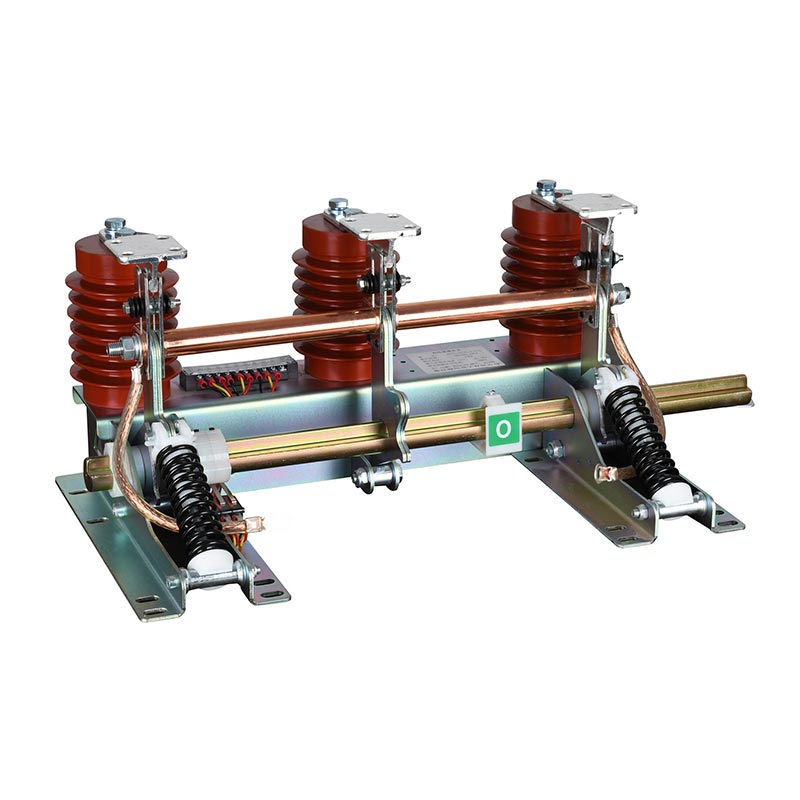

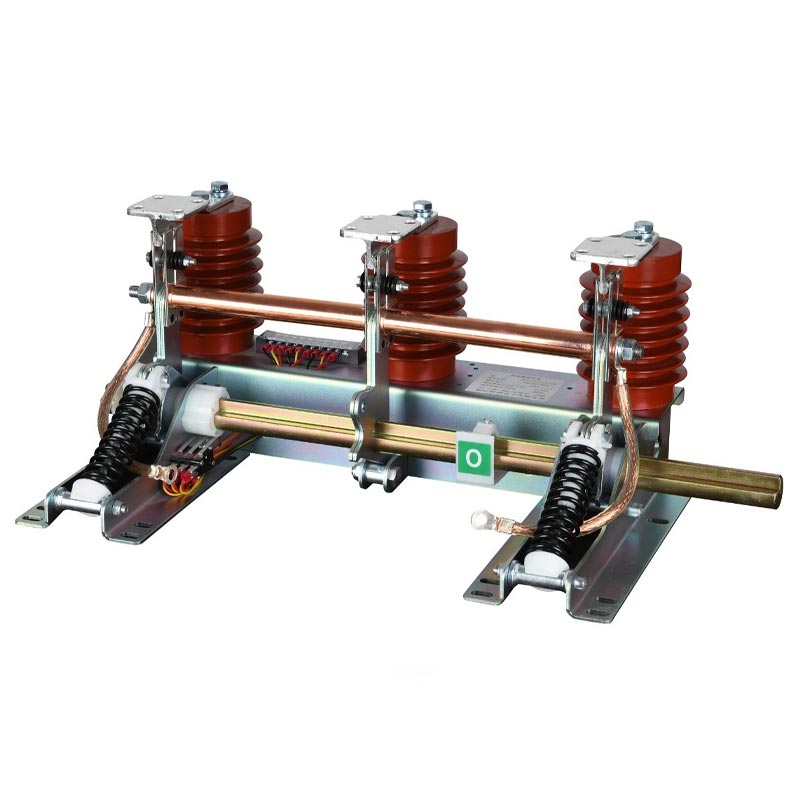

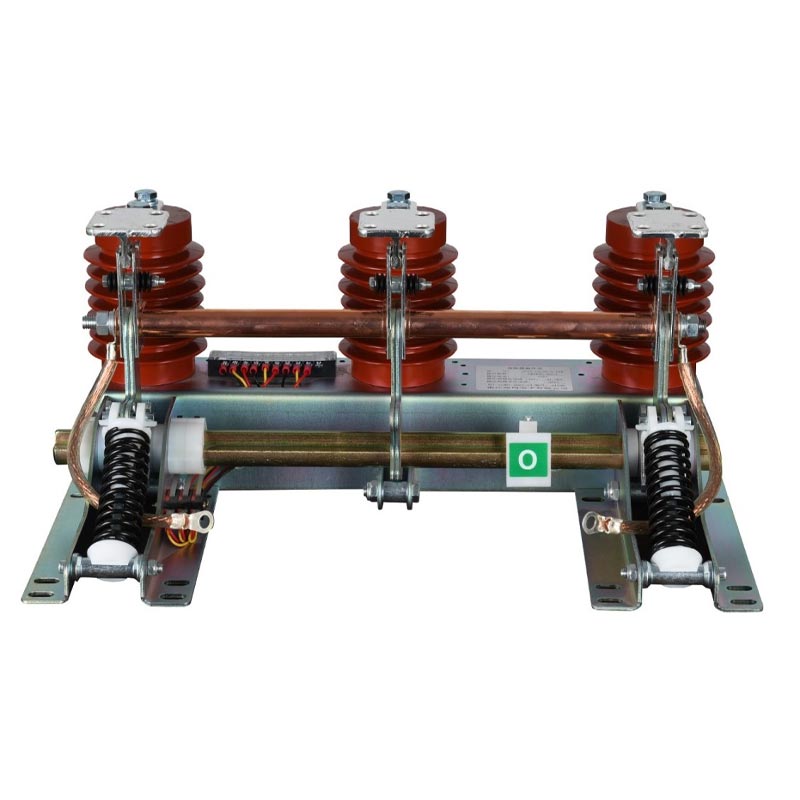

سوئیچ زمینی Usune Jn15 برای سیستم های برق متناوب 12 کیلو ولت و کمتر از 50 هرتز مناسب است. به طور خاص برای مدار طراحی شده است زمین ایمنی، می توان آن را با انواع تابلوهای ولتاژ بالا برای ارائه حفاظت زمینی حیاتی در طول مدت استفاده کرد تعمیر و نگهداری تجهیزات یا قطع برق با آزادسازی مطمئن ولتاژ باقیمانده و تحمل جریان های اتصال کوتاه، ایمنی پرسنل تعمیر و نگهداری و تجهیزات الکتریکی را تضمین می کند.
به عنوان یک تولید کننده حرفه ای، سری محصولات Usune دارای ساختار فشرده و مستحکمی است که عملکرد پایدار را امکان پذیر می کند. در محیط های سرپوشیده خشن با رطوبت بالا، سطح گرد و غبار بالا و آلودگی متوسط. کاملا مطابقت دارد GB1985-89 و استانداردهای بین المللی IEC129، تضمین سازگاری محصول و کاربرد جهانی.
| پارامتر | مشخصات |
| ولتاژ نامی | 6.6kV، 10kV، 11kV، 12kV |
| جریان مقاومت کوتاه مدت دارای رتبه بندی | 31.5 کیلو آمپر (4 ثانیه) |
| جریان ایجاد کننده اتصال کوتاه نامی | 80 کیلو آمپر |
| حداکثر جریان مقاومت دارای امتیاز | 80 کیلو آمپر |
| ولتاژ تحمل فرکانس برق (1 دقیقه) | 42 کیلو ولت |
| ولتاژ مقاومت در برابر ضربه رعد و برق | 75 کیلو ولت |
| زندگی مکانیکی | ≥2000 عملیات |
| دمای محیط | -10℃ ~ +40℃ |
| ارتفاع | ≤1000 متر |
| رطوبت نسبی | میانگین روزانه ≤95%، میانگین ماهانه ≤90% |
سوئیچ زمین Jn15 مجهز به مکانیزم قفل مکانیکی دقیق برای جلوگیری از عملکرد نادرست است. (مانند بسته شدن در شرایط پر انرژی)؛ این دارای قابلیت مقاومت در برابر اتصال کوتاه عالی است، قادر است مقاومت در برابر جریان کوتاه مدت 31.5kA/4s و جریان اوج 80kA، حفظ یکپارچگی ساختاری در رویداد خطا؛ اجزای عایق با کیفیت بالا استحکام عایق بالایی دارند، در برابر رطوبت مقاوم هستند و مقاوم در برابر آلودگی و اطمینان از عملکرد طولانی مدت پایدار.
ساختار فشرده بهینه امکان نصب انعطاف پذیر در تابلو برق های مختلف فشار قوی (مانند KYN28) را فراهم می کند. و انواع HXGN)؛ نشانگرهای وضعیت واضح و پورت های دسترسی بدون ابزار کار و نگهداری راحت را تسهیل می کنند. قطعات متحرک از مواد مقاوم در برابر خوردگی ساخته شده اند و با دقت روغن کاری شده اند و عملکرد صاف را برای بیش از حد تضمین می کنند. 2000 چرخه
سوئیچ زمین Jn15 با سیستم های 6.6 تا 12 کیلو ولت سازگار است و می تواند با تمام ولتاژهای اصلی جریان اصلی مطابقت داشته باشد. تابلو برق به طور کامل با استانداردهای GB1985-89 و IEC129 مطابقت دارد و برای پروژه های مختلف مناسب است. داخلی و بین المللی. این می تواند به طور قابل اعتماد در محیط های داخلی با دمای 10- درجه سانتیگراد کار کند تا +40 درجه سانتیگراد، ارتفاعات ≤1000 متر، رطوبت 95٪ و سطوح آلودگی کلاس II.
سوئیچ زمینی Jn15 در کارخانه پیشرفته Usune با استفاده از خطوط تولید خودکار و سختگیرانه ساخته شده است. تست کیفیت هر محصول قبل از خروج از کارخانه تحت آزمایشات دینامیکی، استاتیکی و عایق قرار می گیرد. الف تیم تحقیق و توسعه حرفه ای می تواند پیکربندی های سفارشی را بر اساس ولتاژ، جریان یا نصب خاص ارائه دهد الزامات
یک مجتمع تجاری 320000 ㎡ در شرق چین به یک سیستم توزیع برق 10 کیلوولت ایمن و قابل اعتماد نیاز دارد، از جمله هشت اتاق سوئیچ فشار قوی نوع KYN28A-12. برای اطمینان از ایمنی تعمیر و نگهداری، به کلیدهای زمینی پایدار نیاز است و حفاظت از سیستم
پیمانکار کلید Usune Grounding Switch Jn15 (مجموعاً 64 واحد) را انتخاب کرد که با تمام خطوط ورودی و خروجی مطابقت داشت. و کابینت PT. نصب بر اساس رویه های استاندارد، دستیابی به مکانیکی و الکتریکی انجام شد قفل شدن با تابلو برق در طول راه اندازی، عملیات، قفل شدن، و اتصال کوتاه تست مقاومت می کنند همه مطابق با طراحی و استانداردهای ملی هستند.
- ایمنی عملیاتی: بدون خرابی به مدت بیش از 3 سال کار می کند، 18 چرخه تعمیر و نگهداری را تکمیل می کند.
خطرات ایمنی الکتریکی
- پایداری سیستم: با موفقیت در برابر 3 خطای اتصال کوتاه بدون آسیب به تجهیزات مقاومت کرد و قطع برق را کوتاه کرد.
زمان بهبودی
- تعمیر و نگهداری کارآمد: نشانگرهای وضعیت واضح و عملکرد راحت، کاهش زمان اتصال به زمین توسط تعمیر و نگهداری
تقریبا 40 درصد
- بازخورد مشتری: "سوئیچ Usune JN15-12 قابل اعتماد و آسان برای استفاده است و برای ایمنی کلی برق بسیار مهم است.
مجتمع این یک انتخاب اولویت دار برای پروژه های آینده خواهد بود."
| مورد | واحد | پارامترها |
| ولتاژ نامی | کیلوولت | 12 |
| جریان تحمل کوتاه مدت نامی | kA | 31.5 |
| مدت زمان اتصال کوتاه نامی | S | 4 |
| جریان اتصال کوتاه نامی بسته می شود | kA | 80 |
| حداکثر جریان تحمل نامی | kA | 80 |

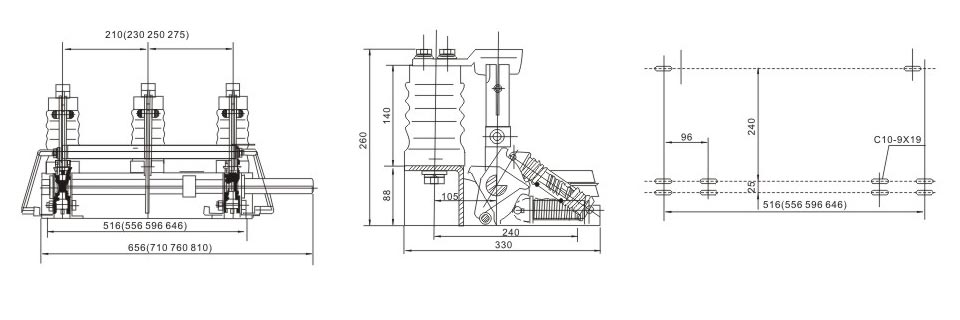

| فاصله مرکز جی جیان | میلی متر | 150,210,275 |
| فشرده سازی فرکانس صنعتی 1 دقیقه | کیلوولت | 42/48 |
| فشار شوک صاعقه | کیلوولت | 75/85 |
A: سازگار با تمام تابلوهای ولتاژ بالا داخلی داخلی، مانند KYN28A-12، HXGN-12، XGN2-12، و غیره، مناسب برای سیستم های 6.6kV/10kV/11kV/12kV و فاصله فازی استاندارد 150mm/165mm/210mm/250mm؛ کابینت های مخصوص می توانند با تماس با Usune سفارشی شود.
A: برنامه تعمیر و نگهداری توصیه شده:
- هر 6 ماه یکبار: بازرسی بصری، بررسی سایش، خوردگی، اتصالات سست و شرایط قفل شدن.
- سالانه: تست عملیاتی، بررسی صافی باز و بسته شدن و صحت قفل شدن.
- هر 5 سال یکبار: تست عملکرد، تایید عایق و قابلیت مقاومت در برابر اتصال کوتاه با توجه به
استانداردها
- هر 2 سال: تعمیر و نگهداری روغن کاری، استفاده از روان کننده به قطعات متحرک برای افزایش عمر مفید.
A: مدل های استاندارد برای ارتفاعات ≤1000 متر، آلودگی کلاس II و محیط های غیر خورنده مناسب هستند. برای در ارتفاعات بیش از 1000 متر یا محیط های خورنده (شیمیایی، نمک دریا)، Usune محصولات پیشرفته از جمله عایق های تقویت شده، پوشش های ضد خوردگی و طراحی کاهش سطح ارتفاع وابسته به ارتفاع. با تیم فنی ما تماس بگیرید برای راه حل های سفارشی
کلیدهای اتصال زمین با ولتاژ بالا سرپوشیده Usune JN15-12 ایمنی، قابلیت اطمینان و تطبیق پذیری را با هم ترکیب می کنند. سازگاری با سیستم های قدرت 6.6-12 کیلو ولت. آنها مطابق با استانداردهای جهانی هستند و در پروژه های واقعی به اثبات رسیده اند و آنها را می سازند یک انتخاب ایده آل برای حفاظت از زمین به عنوان یک تامین کننده حرفه ای چینی، Usune محصولات با کیفیت بالا ارائه می دهد و پشتیبانی فنی جامع برای پروژه های مختلف در توزیع برق، صنعت و تجارت.
